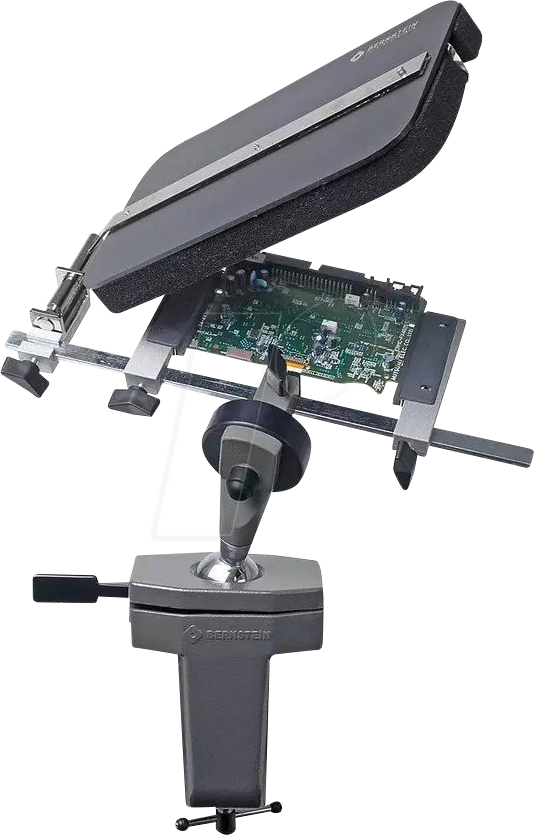

Mit dem SPANNFIX VARIO können PCB`s Platinen bis zu einer Länge von 270 mm eingespannt
werden. Durch die stufenlos einstellbare Kugel kann die Platine sicher in sämtliche Richtungen
positioniert und gehalten werden.Ein schnelles Wenden der PCB`s Platinen ist dank des
Adapters möglich der in + - 45° Schritten dreh- und feststellbar ist. Die Stellschrauben mit
ergonomischen Griff sind leichtgängig und erleichtern das Einstellen. Die ESD-Abdeckplatte
verhindert das Herausfallen der Bauteile beim Wenden.Durch die Verwendung eines hochwertigen
Kugelgelenkes kann der Kopf des SPANNFIX in jede Richtung geneigt und fixiert werden und bietet
optimalen Halt in jeder Position. Mit Hilfe einer Justierschraube am unteren Sitz der Kugel
kann die Kugelbeweglichkeit individuell eingestellt werden. Mit einer einfachen Hebelbewegung
wird die Kugel gehalten und gelöst. Eine lange Lebensdauer ist durch den hochwertigen
pulverbeschichteten Alu-Guss und die oberflächenveredelten Stahlteile
garantiert!Produktvorteile:Qualitätsprodukt: 100% Made in Germanymit Präzisions-Kugelgelenk mit
Schnellspannung stufenlos verstellbarstabiler Bestückungsrahmen mit verstell- und drehbaren
Haltern mit Abdeckplatte 9-256Halter mit Federung für empfindliche Platinenjustierbar von 25
mm bis 270 mminkl. ESD Erdungsleitung 1 MOhm Länge 1 8 m zum Anschließen an einen EBP Earth
Bonding Pointzum Anklemmen für Werkbänke mit max. Tischplattenstärke von 80 mmMaterialien
Stahl Aluminium KunststoffAlu-Guss mit ableitfähiger Pulverbeschichtung in schwarz glänzend
Ableitwiderstand zwischen 10^7 - 10^8 OhmOrientierungsmaße ca. 410 x 300 x 240 mmGewicht: 1560
gInhalt:9-251 ESD Kugelgelenk-Fußteil SPANNFIX zum Anklemmen (Gewindezapfen 12mm)9-253 ESD
Platinenhalterung zum Aufschrauben (M12x1 5)9-256 ESD Abdeckplatte für Platinenhalter9-257 ESD
Schnellwende-Vorrichtung für Platinenhalterung9-343-1 ESD Erdungsleitung 1 MOhm 1800mm 2DK 10
10Max. Drehmoment bzw. Einwirkung auf den Gelenkkopf Kugel-Kraft: Kugel Ø 40 mm = 160 N 17
kg Kugel Ø 60 mm = 450 N 47 kg. Bitte beachten Sie bei sicherheitsrelevanten Teilen dass
wir keine Gewährleistung der Haltekräfte abgeben können ohne Ihre konkrete Anwendung zu
kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten
als bei uns im Prüfungslabor bei optimaler Testumgebung.
