Schielhalter Gibertini MFP - H-40- V3 XP SE Serie ´ - nowaro Gibertini

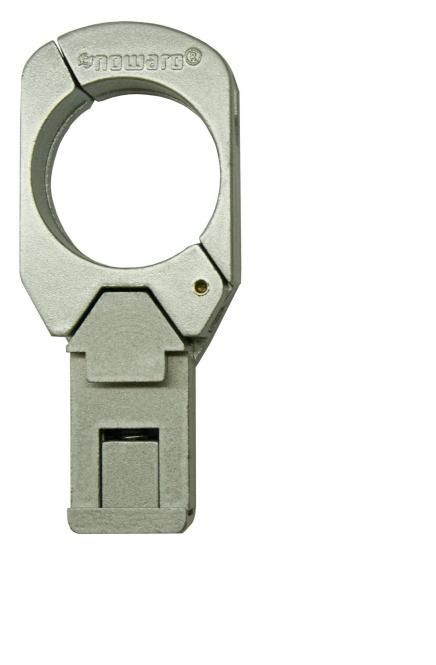

Druckgusshalter MFP-H-40 V3 hö henverstellbar schmale Bauform DIESER HALTER SETZT
DEN MFP1-40 & MFP2-40 (oder MFP3-40 MFP4-40) VORAUS ! Mit diesem Zusatzhalter kann
der Empfang zweier unterschiedlicher Satelliten (auch Hö henunterschied) erreicht werden.
Bedingt durch die schmale Bauform ist der minimale Empfangswinkel fü r zwei Satelliten
hier3° (entsprechende LNBs vorausgesetzt). Mit der Druckguss Multifeed- Erweiterung
kann am Gibertini " L" Spiegel - der mit dem MFP1 und einer zusä tzlichen
Multifeedschiene ausgestattet ist- das System zum Multifeed aufgerü stet werden.
Technische Daten: Gibertini Druckgusshalter MFP-H-40 V3 hö henverstellbar
schmale Bauform fü r die Gibertini L-Serie mit MFP1 LNB- Aufnahme 40mm
max. Sat-Differenz ca. 12° min. Sat-Differenz ca. 3° Hochwertig
Wetterfest und Bestä ndig Lieferung nur der Schielhalter ohne Schiene!
Lieferumfang: Druckgusshalter MFP-H-40 Inbusschlü ssel
Anleitung Mit diesem Halter kann ein Grundhalters MFP1 mit passender
Multifeedschiene erweitert werden. Der Halter kann nicht direkt angeschraubt werden.
Reihenfolge bei Montage und Einmessen: 1) Antenne mit dem LNB im Hauptfokus einmessen:
Azimut = liks rechts Elevation = hoch tief 2) Weitere LNB´ S durch seitliches
Verschieben auf der Schiene einmessen 3) Hö henausgleich vornehmen - sofern
erforderlich. 4) Polarisationsebene der einzelnen LNB`s (Skew durch Drehen des LNB`S im
halter) einstellen Montageanleitung: Allgemein Die verwendeten
Inoxschrauben in den Alu-Druckguss-Gewinden NICHT zu fest anziehen! Der Inbusschlü
ssel wurde so klein gewä hlt damit nicht zuviel Kraft ausgeü bt werden kann.
Feedhalter befestigen Der Feedhalter wird auf der Schiene befestigt indem man zunä
chst die Inbusschraube unter dem Halter mit dem beigefü gten Schlü ssel etwas lö
st. Die untere Haltezunge bewegt sich dadurch nach unten und der Halter kann auf der Schiene
eingefä delt werden. Die Haltezunge sind dabei nach innen zum Reflektor gerichtet! Die
Schraube fü r dei Hö henverstellung zeigt nach aussen. Durch Festziehen der
vorher gelö sten Schraueb wird der Halter auf der Schiene arretiert kann aber spä ter
durch leichtes Lö sen zum Einmessen samt eingespanntem LNB noch seitlich verschoben werden.
LNB einsetzen Mit dem Inbusschlü ssel lä sst sich auch der Haltebü gel
lö sen udn wegklappen sodass Sie ein Standart LNB mit 40 mm Feedaufnahme einsetzen kö
nnen. Bitte den Haltebü gel beim Lö sen der Schraube unten halten damit sich der
Plastikring der die Schraube sichert etwas nach unten bewegt - andernfalls steht die Schraube
beim erneuten Festziehen schrä g zum Gewinde. Optionlae Polarisationsebene vor dem
endgü ltigen Festziehen einmessen. Hö henverstellung des Feedhalters
Speziell die weiter aussen auf der Schiene angeordneten LNB`s benö tigen vermutlich eine
Hö henkorrektur (Elevationsausgleich). Insgesamt stehen 6 Raststufen ü ber
einen Bereich von 20 mm am Feedhalter zur Verfü gung. Durch leichtes Lö sen der von
vorne erriechbaren Inbusschraube kann der Feedhalter stufenweise in der Hö he verstellt
werden. Die Schraube fü r die Hö henverstellung zeigt nach aussen.
