EAN: 3250617851756

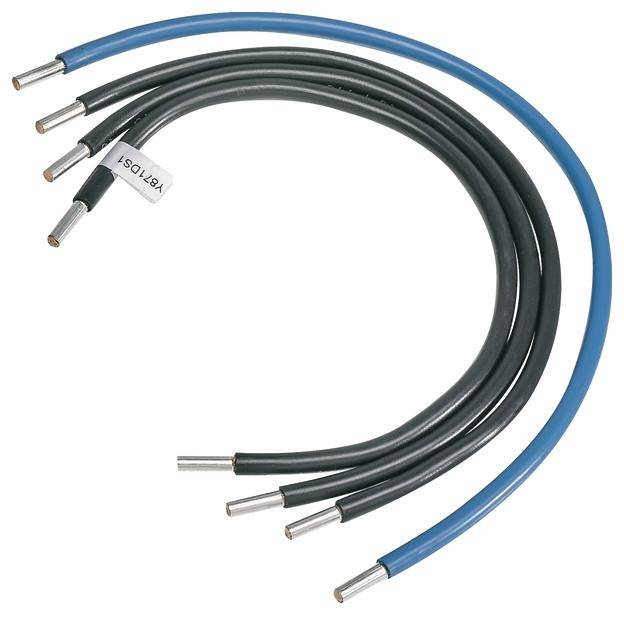

HAGER ZUGANGSKABELBAUM UNIVERSZ Y871DS1 16QMM 4...

Zugangskabelbaum univers Z 16 mm² 4P. L1 2 3 N=375 375 375 425 H H. Zählerschranklösung
Schrankgehäuse nach DIN VDE 0603 1  Maßnorm DIN 43 870 zur Aufputz  Unterputz oder
teilversenkter Montage. Bestehend aus Schrank mit Tür aus pulverbeschichtetem  eingebranntem
stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff.
Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten. Rückseitige
Vorprägung im Kunststoffteil. Sammelschienendurchführungen als beidseitige seitliche
werkzeuglos zu öffnende Flansch im unteren Bereich als Möglichkeit zur Sammelschienenverbindung
von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und
Anschlusssatz. Neben der Durchführung im NAR zusätzlich Öffnungen im Bereich des AAR (für
Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm). Tür frontbündig mit innenliegenden
justierbaren Scharnieren  wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel.
Türverschluss mit Vorreiber. Türverschluss durch andere Schließungen austauschbar. Schrank
nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540
Platzeinheiten (PLE). Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder
seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen.
Höhe: __ mm (1100mm oder 1400mm) Breite: __ mm Tiefe: 205   160 mm  RAL-Farbe: 9010 Schutzart
44  Schutzklasse II Nennstrom des Sammelschienensystems 250 A Ausführung nach VDE-AR-N
4100:2019-04 Zähleranlage für __ Zählerplatz(e). Nach den technischen Anschlussbedingungen
(TAB) des VNB __ für: __ Elektronische Haushalts-Zähler (eHZ) oder __ Zähler mit
3-Punktbefestigung (3HZ). __ für Bezugsanlagen mit haushaltsüblichem Verbrauch max. 63 A
(10mm²) nach DIN 18015-1 ( __ Wohnungen  __ Allgemein  __ Reserve  __ Wärmepumpe) __ für
Dauerstromanwendungen max. 32 A (10 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 22 KW) __ für
Dauerstromanwendungen ma
