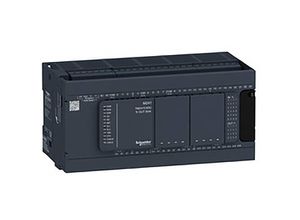

SPS-Steuerung Modicon M241 mit 22ns boolsche Anweisung für die Automatisierung von kompakten
leistungsfähigen und vernetzten industriellen Maschinen. Insgesamt 40 integrierten E A davon
24 digitale (14x Standard und 8x HSC mit 200kHz) Eingänge 16 digitale Ausgänge (12x Standard
und 4x Impulsgenerator mit 100kHz). Eine RS485 RS232-Schnittstelle mit RJ45-Buchse und eine
RS485-Schnittstelle mit Schraubklemmleiste für Modbus ASCII RTU Master Slave ASCII character
string. Die Spannungsversorgung erfolgt über 24VDC. Die digitalen Ausgänge sind ausgeführt als
Sink-Transistor (0 5A bzw. 0 1A bei Verwendung als schneller Ausgang). Erweiterbar mit bis zu
zwei Steckmodulen. 54MB integrierter RAM-Speicher und 128MB Flash-Speicher. Integrierte
Regelung für bis zu 4 koordinierte Achsen. Position Control (PTO) mit Trapez- oder S-Profil für
2 Achsen in Pulse-Direction (P D)-Mode CW CCW-Mode PWM FG. Ausgestattet mit einem Steckplatz
für SD-Karte einem USB-mini-B-Port zur Programmierung einem Run Stop-Schalter und QR-Code für
direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E A-Erweiterung mit
Modicon TM3 TM5 E A-System. Programmierung und Konfiguration mittels Software EcoStruxure
Machine Expert (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den
Programmiersprachen Strukturierter Text (ST) Funktionsblockdiagramm (FBD CFC) Anweisungsliste
(AWL) Kontaktplan (KOP) oder Ablaufsprache (SFC) auf Basis von CODESYS V3. Anschluss über
abnehmbare Schraubklemmleisten. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf
35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE cULus Listing Mark CSA
EAC LR ABS DNV-GL ODVA Achilles.
