Der Prototypen-Adapter PAD4 reiht sich in die ELV Prototypen-Adapter-Reihe ein und bietet
Steckbrett-kompatible Bauteil-Module die vielfach in der Mikroprozessor-Peripherie Anwendung
finden. Die typischen Eigenschaften der PAD-Reihe wie die Steckbrett-Kompatibilität die
bereits bestückten SMD-Bauteile und die aufgedruckte Anschlussbeschriftung sind hier ebenso
Merkmale wie die sehr universelle Einsetzbarkeit der Bausteine. So kann man mechanisch nicht
passende bzw. mit Anschlüssen außerhalb des Steckbrett-Rasters versehene Bauteile und ganze
Funktionsgruppen ganz einfach und übersichtlich in einer Steckbrett-Experimentierschaltung

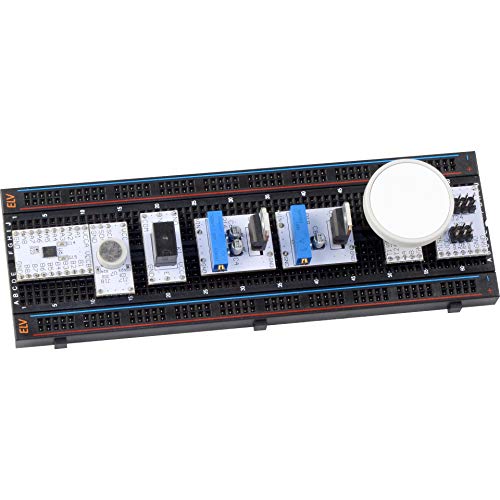

nutzen. Die Bauteile des PAD4-Sets sind auf einem gemeinsamen Nutzen als Breakout-Boards
zusammengefasst. Ein unbestücktes Breakout-Board kann nach eigenem Bedarf mit einem bis zu
16-poligen SOIC-Baustein bestückt werden. Die Bauteilauswahl des PAD4 ist vor allem für das
Zusammenspiel mit Mikrocontroller-Experimentierschaltungen konzipiert. Breakout-Nutzen mit 18
Breakout-Boards für die Nutzung als µC-Peripherie SMD-Bauteile bereits bestückt Aufgedruckte
Anschlussbeschaltung Inhalt des PAD4: 2 x 10x7-Dot-Matrix-Anzeige kaskadierbar mit einfacher
Schieberegisteransteuerung 8 x digitale LED WS2812 1 x Relaisplatine mit Transistoransteuerung
1 x digitaler Temperatur- Feuchtesensor SHT20 mit I2 C-Schnittstelle 1 x bidirektionaler
8-Kanal-Pegelwandler zur Verbindung von Systemen mit unterschiedlichen Spannungspegeln 1 x
einstellbare Spannungsquelle 1 x einstellbare Stromquelle 1 x Inkrementalgeber 1 x 6- und
10-poliger ISP-Adapter 1 x SOIC-16-Breakout-Board Hinweis: Die Lieferung erfolgt ohne
Steckboard Hinweis: Nur für Personen Kinder ab 14 Jahren bestimmt bzw. für Kinder unter 14
Jahren nur für Ausbildungszwecke unter Aufsicht eines erwachsenen Ausbilders bestimmt. Intended
for persons children from the age of 14 years or for children under 14 years of age only for
educational purposes under the supervision of an adult instructor.
