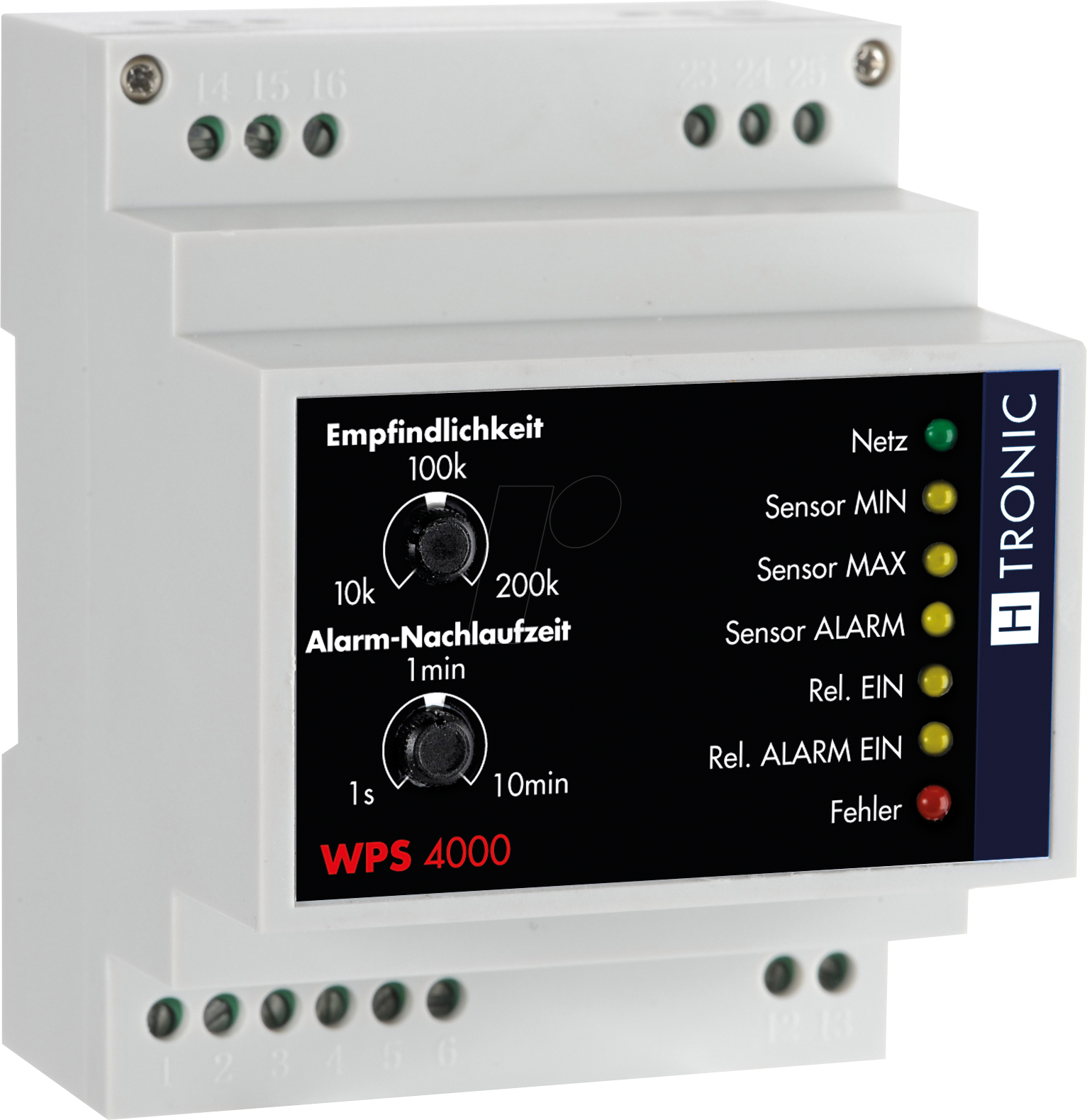

Wasserpegelschalter WPS 4000Der Füllstands-Differenzschalter WPS 4000 eignet sich zur
automatischen Niveauüberwachung von leitenden Flüssigkeiten in Behältern Brunnen Wassertanks
u.ä. Die Überwachung erfolgt über Elektroden. Das Gerät schützt Aggregate und Anlagen vor
Leckschäden unnötigen Verlust von Flüssigkeiten und vor Trocken- und Überlauf. Es überwacht
und regelt Flüssigkeitsniveaus überall dort wo ein bestimmter Füllstand eingehalten werden
soll. Zum Einbau in Unterverteilungen Schaltschränken Aufputzgehäusen usw.Folgende Funktionen
lassen sich realisieren: NachfüllenEntleerenNachfüllen mit NotabschaltungNachfüllen und
EntleerenEntleeren mit NotabschaltungNachfüllen mit manueller NotabschaltungNachfüllen mit
automatischer und manueller NotabschaltungHinweis: Wenn Sie einen Wasserpegelschalter für
schlecht leitende Flüssigkeiten verwenden wollen empfehlen wir Ihnen anstelle eines
Wassersensors einen mechanischen Schwimmerschalter.Merkmale:Als Nachfüll- oder Entleergerät
konfigurierbarLeitfähigkeit (Schaltschwelle) im Bereich von 10 kOhm bis 200 kOhm
einstellbarWechselstrommesspfad keine elektrolytische Zersetzung der Edelstahlelektroden
(nicht im Lieferumfang enthalten)Integrierter Alarm-Sensor für erweiterte
SteuerungsaufgabenEingang für Wassersensor o. Schwimmerschalter (Parallelschaltung
möglich)Schaltpunkt für beliebige Wasserständen über Wassersensoren wählbarFür alle Speicher
aus Beton Kunststoff oder MetallBedienungs- und überwachungsfreier BetriebSensorleitung auf
bis zu 50 m verlängerbar (über zweiadrige Leitung)Technische Daten:Betriebsspannung: 230 V 50 -
60 HzLeistungsaufnahme: max. 1 5 WAusgang: 2 potentialfreie Relais (max. 250VAC 16A oder 30VDC
16A)Sensorspannung (Kleinspannung) max. 10 VSchaltleistung: max. 3000 WGehäuseausführung:
HutschienengehäuseAuslöseempfindlichkeit: einstellbar: 10…200 kOhmAlarm-Nachlaufzeit:
einstellbar: 1Sek…10Min.Temperaturbereich: -15°C…+40°CSchutzart: IP20Befestigung: für
Standard-Tragschiene 35 mmAbmessungen: 91x72x72mm (LxBxH)Abmessungen (Ausschnitt
Bedienelement): 72x45mm bzw. 72x63mm (LxB)(max. Sensorverlängerung auf 50
Meter)Lieferumfang:Steuergerät mit ausführlicher Montage- und Bedienungsanleitung. ACHTUNG: Je
nach Funktion werden bis zu drei Sensoren benötigt!
