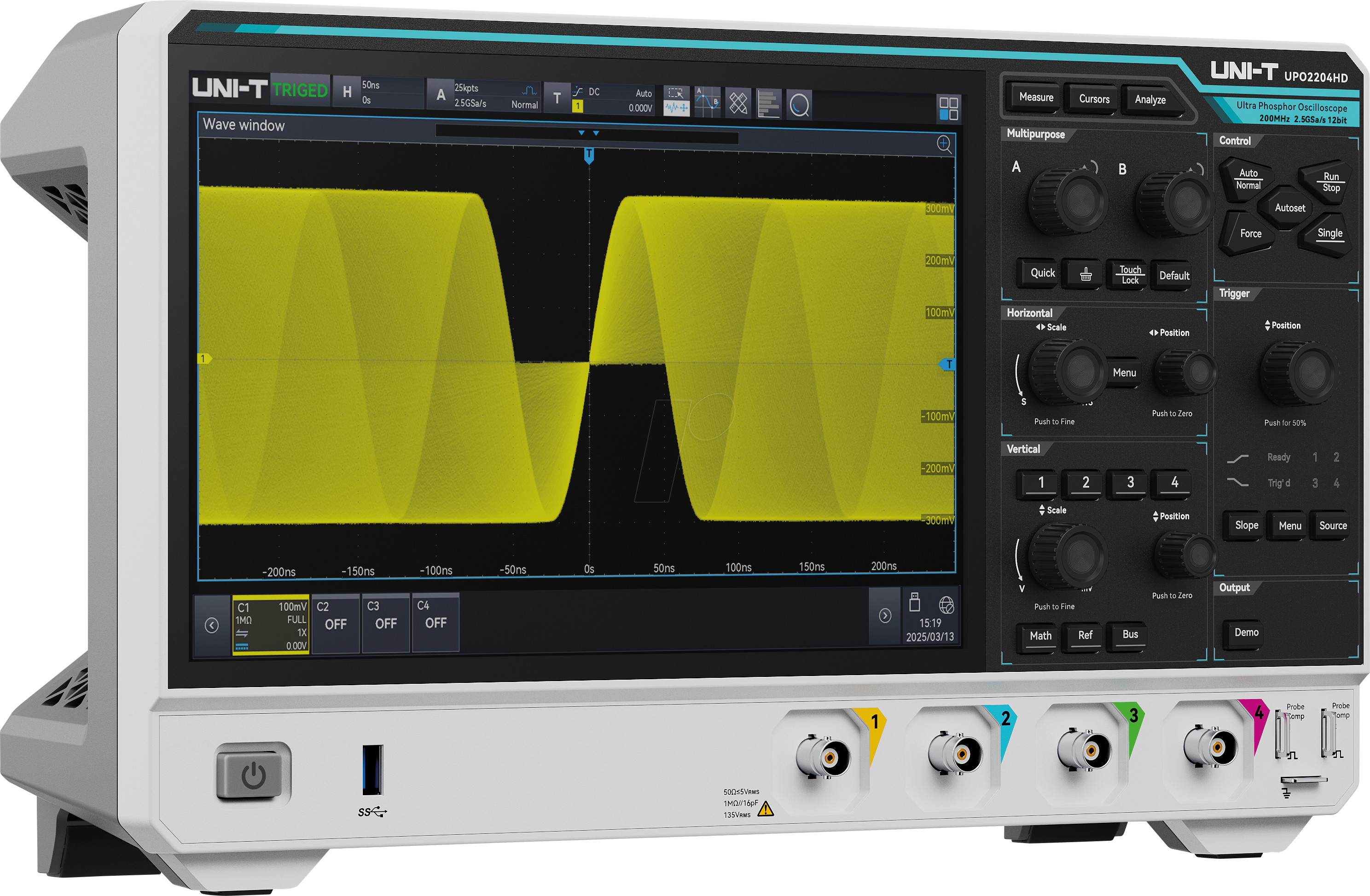

UPO2204HD-Hochauflösendes-Oszilloskop (200 MHz 4 Kanäle)Das UPO2204HD ist ein hochauflösendes
12-Bit-Oszilloskop das mit 4 analogen Kanälen einer maximalen Abtastrate von 2 5 GSa s und
einer Speichertiefe von 100 Mpts pro Kanal ausgestattet ist. Durch das hochpräzise
12-Bit-ADC-Design bietet das Gerät eine deutlich feinere Signaldarstellung als herkömmliche
8-Bit-Oszilloskope und ermöglicht eine präzise Analyse selbst kleinster Signaländerungen. Die
Ultra-Phosphor-Engine liefert eine maximale Wellenformerfassungsrate von 250.000 wfms s und
unterstützt damit eine schnelle Erkennung sporadischer oder intermittierender Signalfehler. Der
integrierte 10 1-Zoll-HD-Touchscreen mit Multitouch-Gestensteuerung sorgt für eine intuitive
Bedienung und hohe Benutzerfreundlichkeit.Dank umfangreicher Triggerfunktionen und
Protokollanalyseoptionen eignet sich das UPO2204HD ideal für Prüf- und Entwicklungsumgebungen
in den Bereichen Forschung Bildung Embedded-Systeme Leistungselektronik Motorsteuerungen
sowie allgemeine Elektronikentwicklung.ProduktvorteileHochauflösende Signalerfassung: Das
12-Bit-ADC bietet eine bis zu 16-fach höhere vertikale Auflösung im Vergleich zu herkömmlichen
8-Bit-Geräten und ermöglicht eine präzise Darstellung von Rauschanteilen und feinen
Signalstrukturen.Schnelle Messreaktion: Mit einer Erfassungsrate von bis zu 250.000 wfms s
lassen sich Signalanomalien effizient erkennen.Große Speichertiefe: 100 Mpts pro Kanal
ermöglichen detaillierte Langzeitaufzeichnungen und hochauflösende Zoom-Analysen.Intuitive
Bedienoberfläche: 10 1-Zoll-Touchscreen mit Multi-Touch-Gesten für schnelles Navigieren Messen
und Konfigurieren.Breite Analysefunktionen: Umfangreiche Mess- Math- und
Spektrumanalysewerkzeuge unterstützen den Einsatz in Labor Entwicklung und
Ausbildung.Vielseitige Kommunikationsschnittstellen: USB LAN und weitere
Standard-Schnittstellen ermöglichen Fernsteuerung Datenexport und Integration in
Testsysteme.Hauptmerkmale12-Bit-Hochauflösung: Verbessert die Feindarstellung analoger Signale
und reduziert Quantisierungsrauschen effektiv.Ultra-Phosphor-Technologie: Liefert bis zu
250.000 wfms s ideal zur Erfassung kurzzeitiger Signalereignisse.Erweiterte Trigger-Optionen:
Unterstützt gängige Triggerarten wie Edge Pulse Width Runt Window Timeout Rise Fall
usw.Vielseitige Analysewerkzeuge: FFT-Analyse Maskentest Segmentierter Speicher serielle
Protokollanalyse (optional).10 1-Zoll-HD-Touchscreen: Hohe Helligkeit große Anzeigefläche
geeignet für Labor- und Industrieumgebungen.Stabiles industrielles Design: Langlebiges Gehäuse
lüfteroptimiertes Thermomanagement und hohe Messstabilität.Optionale
ErweiterungenUPO2000HD-BW1MT2M: Bandbreitenerweiterung auf 100 MHz (für
2-Kanal-Modelle)UPO2000HD-BW7T2M: Bandbreitenerweiterung auf 70 MHz (für
2-Kanal-Modelle)UPO2000HD-BW7T1M: Bandbreitenerweiterung auf 70 MHz (für 1-Kanal-Modus
bestimmte Varianten)UPO2000HD-PWR: Leistungsanalyseoption (Power Analysis) einschließlich
Netzqualität Harmonikaanalyse Ripple-Analyse und EinschaltstrombewertungWeitere Modelle der
SerieUPO2202HD - 200 MHz 2 Kanäle 2 5 GSa s 100 Mpts CH 250.000 wfms sUPO2104HD - 100 MHz
4 Kanäle 2 5 GSa s 100 Mpts CH 250.000 wfms sUPO2102HD - 100 MHz 2 Kanäle 2 5 GSa s 100
Mpts CH 250.000 wfms sUPO2074HD - 70 MHz 4 Kanäle 2 5 GSa s 100 Mpts CH 250.000 wfms
sUPO2072HD - 70 MHz 2 Kanäle 2 5 GSa s 100 Mpts CH 250.000 wfms s
