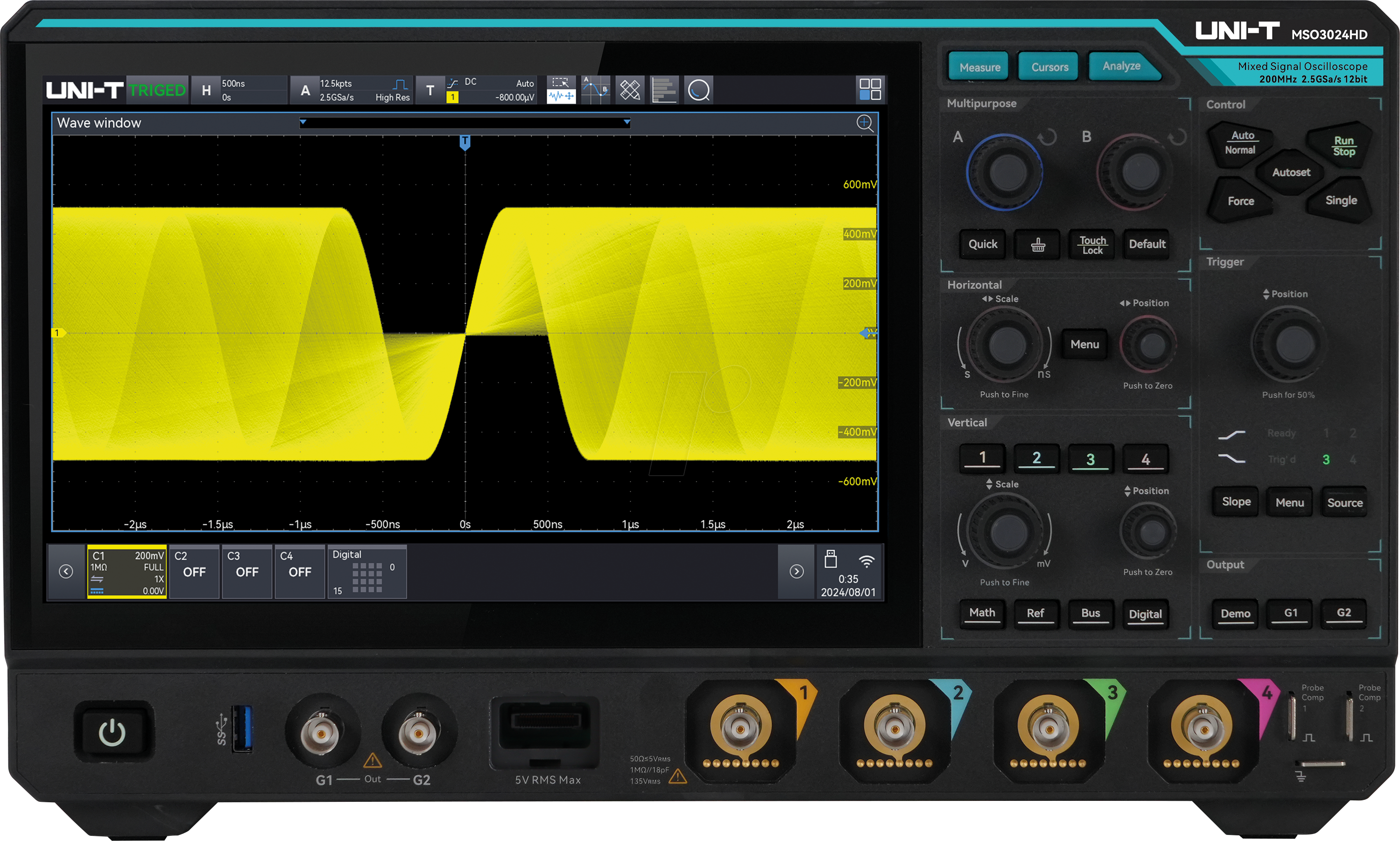

MSO3024HD-Digital-Speicher-Oszilloskop (200 MHz 4 Kanäle)Das MSO3024HD ist ein
hochauflösendes Mixed-Signal-Oszilloskop das 4 analoge Kanäle einen 16-Kanal-Logikanalysator
und einen 2-Kanal-Arbiträr-Funktionsgenerator integriert. Ausgestattet mit einem R12™
12-Bit-ADC ermöglicht es durch ERES-Technologie eine effektive Auflösung von bis zu 16 Bit.
Mit einer maximalen Abtastrate von 2 5 GSa s einer Speichertiefe von 500 Mpts und einer
Wellenformerfassungsrate von 1.500.000 wfms s gewährleistet es eine präzise Signal- und
Protokollanalyse. Dank integriertem WebServer ist eine Fernsteuerung möglich. Das MSO3024HD
eignet sich ideal für Anwendungen in den Bereichen Medizintechnik Niedrigenergiegeräte
integrierte Schaltungen hochpräzise Stromversorgungen Elektrotechnik und
Automobilelektronik.ProduktvorteileHochgeschwindigkeits-Datenerfassung: Mit 2 5 GSa s
Abtastrate 500 Mpts Speichertiefe und 1.500.000 wfms s ErfaIntuitive Bedienung: 10
1-Zoll-HD-Touchscreen mit Multi-Touch-Gestensteuerung für einfache und schnelle
Bedienung.Umfassende Trigger- und Protokollunterstützung: Das MSO3024HD unterstützt 12
Triggerarten und 12 Protokollstandards einschließlich UART I²C SPI CAN CAN-FD LIN
FlexRay SENT I²S MILHauptmerkmale16-Bit-Hochauflösung: Kombiniert 12-Bit-ADC mit
4-Bit-ERES-Technologie für eine effektive 16-Bit-Auflösung wodurch feine Signalstrukturen
präzise dargestellt und Störungen effektiv unterdrückt werden.Ultra Phosphor 3.0: Ermöglicht
eine Wellenform-Erfassungsrate von bis zu 1.500.000 wfms s im Sequenzmodus mit einer minimalen
Totzeit von weniger als 1 µs ideal zum Erfassen sporadischer
Signalanomalien.Neun-in-Eins-Funktionalität: Integriert Oszilloskop Logikanalysator
Funktions- Arbiträr-Wellenformgenerator Spektrumanalysator Protokollanalysator
Leistungsanalysator Bode-Plot-Analysator hochpräzisen Frequenzzähler und digitales Voltmeter
in einem Gerät.Umfangreiche Protokollanalyse: Unterstützt 12 gängige Protokolle darunter UART
I²C SPI CAN CAN-FD LIN FlexRay SENT I²S MIL-STD-1553 ARINC 429 und Manchester mit
schneller Dekodierung von 200 M Daten in weniger als 1 Sekunde.Leistungsanalysefunktionen:
Bietet umfassende Funktionen wie PSRR-Analyse Closed-Loop-Kontrollantwortanalyse
Stromqualitätsbewertung Stromharmonische und Einschaltstromanalyse zur Bewertung und
Optimierung der Systemstabilität und Energieeffizienz.Hardwarebeschleunigter Maskentest:
Erfüllt den 6s-Standard mit einer Testdauer von unter 1 Sekunde wodurch die Signalqualität
effizient validiert werden kann.Optionale ErweiterungenMSO3000HD-BW2MT5M: Upgrade von 200 MHz
auf 500 MHz BandbreiteMSO3000HD-BW3M5T5M: Upgrade von 350 MHz auf 500 MHz
BandbreiteMSO3000HD-BW2MT3M5: Upgrade von 200 MHz auf 350 MHz BandbreiteMSO3000HD-BND:
Komplettpaket aller seriellen Bus-Trigger- und Dekodieroptionen (einschließlich Automotive
Audio MIL-STD ARINC Manchester)MSO3000HD-AUTO: Automotive-Serieller Bus-Trigger und
Dekodieroption (CAN CAN-FD LIN FlexRay SENT)MSO3000HD-CAN: Automotive-Serieller Bus-Trigger
und Analyseoption (CAN)MSO3000HD-CANFD: Automotive-Serieller Bus-Trigger und Analyseoption
(CAN-FD)MSO3000HD-LIN: Automotive-Serieller Bus-Trigger und Analyseoption (LIN)MSO3000HD-FLEX:
Automotive-Serieller Bus-Trigger und Analyseoption (FlexRay)MSO3000HD-SENT:
Automotive-Sensor-Bus-Trigger und Analyseoption (SENT)MSO3000HD-AUDIO: Audio-Serieller
Bus-Trigger und Analyseoption (I²S LJ RJ TDM)MSO3000HD-MIL1553: Luft- und
Raumfahrt-Serieller Bus-Trigger und Analyseoption (MIL-STD-1553)MSO3000HD-ARINC429: Luft- und
Raumfahrt-Serieller Bus-Trigger und Analyseoption (ARINC 429)MSO3000HD-MANCH: Serielle+R3:R7r
Bus-Trigger und Analyseoption (Manchester)MSO3000HD-PWR: Leistungsanalyseoption (einschließlich
Netzqualität Oberschwingungsanalyse Schaltverlust Ripple-Wellenanalyse Schleifenanalyse und
Sicherheitsarbeitsbereich)MSO3000HD-AWG: Dualer 50 MHz Arbiträr-Wellenformgenerator (inklusive
Bode-Plot-Funktion)Weitere ModelleMSO3054HD - Bandbreite: 500 MHz 4 analoge Kanäle 2 5 GSa s
Abtastrate 500 Mpts Speichertiefe 1.500.000 wfms s Wellenformerfassungsrate 16 digitale
Kanäle.MSO3034HD - Bandbreite: 350 MHz 4 analoge Kanäle 2 5 GSa s Abtastrate 500 Mpts
Speichertiefe 1.500.000 wfms s Wellenformerfassungsrate 16 digitale Kanäle
