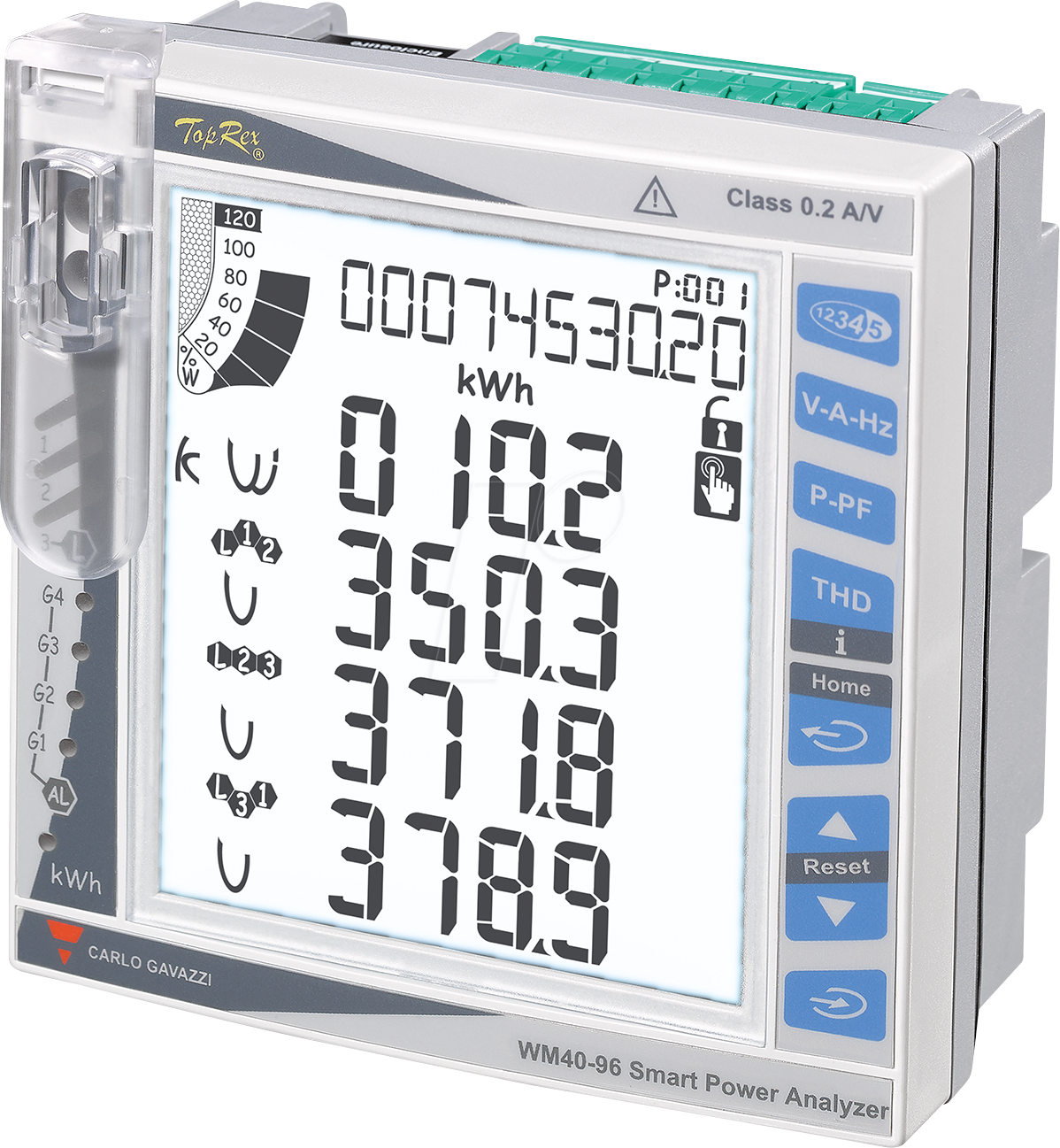

WM40 ist ein modularer Energieanalysator für Ein- Zwei- und Dreiphasensysteme. Das System
besteht aus maximal vier Komponenten der Haupteinheit zur Anzeige der Messungen auf einem
LCD-Display und zur Verwaltung von 16 Alarmen und drei Zubehörmodulen einem mit Digital- oder
Analogausgängen einem mit Analogausgängen Digitaleingängen und - ausgängen oder
Analogeingängen und die anderen für die Kommunikation. Das digitale Ausgangsmodul ordnet die
Alarme statischen Ausgängen oder Relais zu und oder sendet Impulse die proportional zum
Energieverbrauch sind. Das Analogausgangsmodul ordnet die 0-20-mA- bzw. 0-10-V-Ausgänge den
Messgrößen zu. Das Digitaleingangs- Digitalausgangsmodul gestattet die Alarm- oder
Impulsübertragung über Digitalausgänge das Tarifmanagement die Impulszählung oder die DMD-
Synchronisation über Digitaleingänge. Das Analogeingangsmodul gestattet die Überwachung von
Temperatur Prozesssignal und tatsächlichem Nullleiterstrom. Über das Kommunikationsmodul
können der Analysator konfiguriert und die Daten je nach Version über ein anderes
Kommunikationsprotokoll übertragen sowie Daten und Ereignisse protokolliert werden (falls ein
Speicher integriert ist).Messung der elektrischen Hauptgrößen und harmonische Verzerrungen von
Spannung und StromstärkeMessung der Wirk- und BlindenergieMessung der Betriebsstunden unter
LastVerwaltung von bis zu 16 AlarmenVerwaltung von bis zu 8 Digitalausgängen (über optionale
Zubehörmodule)Verwaltung von bis zu 6 Digitaleingängen (über optionale Zubehörmodule)Verwaltung
von Temperatur Prozesssignal und tatsächlichem Nullleiterstrom (über optionales
Zubehörmodul)Verwaltung von bis zu 4 Analogausgängen (über optionale Zubehörmodule)Verwaltung
der Eingänge für Prozesssignal Temperatur und tatsächlichen Nullleiterstrom (über optionales
Zubehörmodul)Datenübertragung an andere Systeme (über optionales Zubehörmodul)
