Messwerkzeuge

Bilder-Quelle: keine Angabe

Unverzichtbar der Zollstock

Früher war der der Zollstock das Ma? aller Dinge. Bereits die alten Römer ma?en mit klappbaren Ma?stäben aus Messing Fu? und Ellen ab. Etwas genauer will man es in Handwerk und Bauwesen heutzutage schon wissen und so entwickelten sich in der Handwerkskunst zahlreiche Werkzeuge, die Längen, Durchmesser, Winkel und Co teilweise auf den Mikrometer genau dimensionieren. Vom Ma?band über Bügelmessschrauben bis hin zum digitalen Messchieber - über Messwerkzeuge aller Art informiert der folgende Text.


Ma?band ist nicht gleich Ma?band

Ein Zollstock dürfte in jedem Haushalt zu finden sein. Wer auf Qualität setzt, sollte wissen Auch beim derartig einfachen Prinzip des Meterstabes, wie er auch genannt wird, gibt es gewisse Güteunterschiede. Dass die Glieder und Gelenke eines Zollstocks nicht kreuz und quer herumflattern dürfen, ist klar. Doch der Teufel steckt im Detail Welche Qualität haben die genieteten Achsen Reicht das metrische System oder ist eine Zollskala notwendig Ist eine Winkelskala hilfreich Welche Genauigkeitsklasse sollte der Meterstab aufweisen


Messschieber oder Schieblehre

Nach der EG-Richtlinie 2004/22/EG werden die Messgeräte nach dem grö?tmöglichen Abweichungsfehler in Genauigkeitsklassen I bis III unterteilt. Die EG-Klasse ist im Anfangsbereich der Meterskala verzeichnet. Zum Winkelmesser wird ein Zollstock, wenn er über eine entsprechende Einteilungsskala verfügt. Hierbei kann der Handwerker die beiden ersten Glieder des Zollstocks mit dem dritten zu einem Dreieck zusammenklappen. Je nachdem, wie weit man das Dreieck den Winkelangaben auf Glied drei folgend öffnet, lässt sich der Winkel variieren. Zudem sind Meterstäbe erhältlich, bei welchen sich Winkellinien am Ende des zweiten Gliedes im Bereich der Nietung befinden. Hochwertige Zollstöcke gibt es aus Holz, Kunststoff oder Leichtmetall. Soll zu Hause ab und an ein Loch gebohrt oder ein Brett zersägt werden, sind preiswerte Modelle ausreichend - kommt es tatsächlich auf höchste Präzision an, erweist sich ein Modell mit hoher Genauigkeit als günstig.


Messwerkzeuge für Winkel

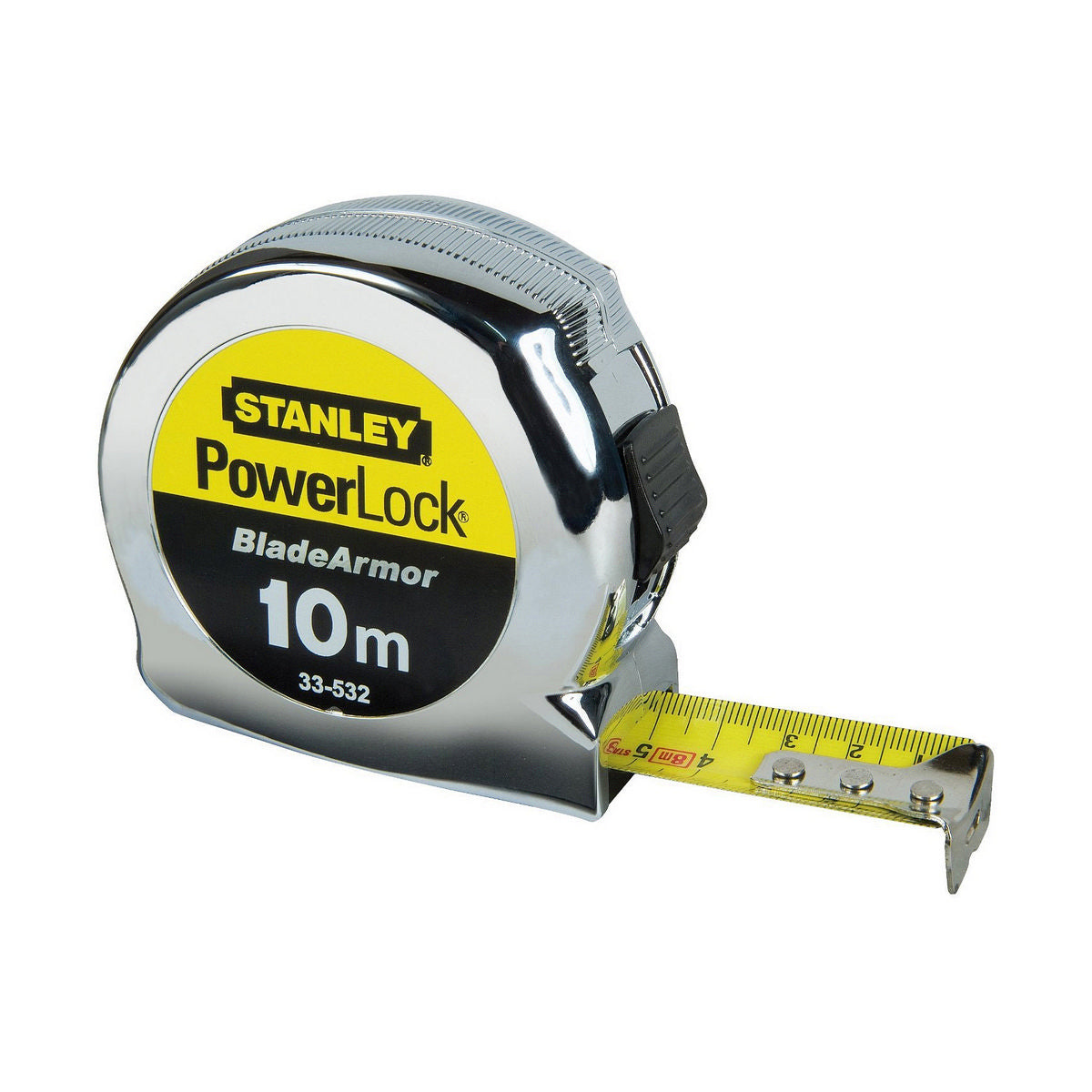

Die Erweiterung des Zollstocks ist das Ma?band. Andere Bezeichnungen lauten Bandma?, Rollbandma? oder Rollmeter. Sinnvoll für den schnellen Zugriff Taschenma?bänder. Ihre Gesamtlänge beträgt meist 3 oder 5m. Mit einem Gürtelclip sind sie immer griffbereit und ein Feststellknopf ist ein Muss für die einfache Handhabung. Ma?bänder werden aus Metall, für gewöhnlich Bandstahl oder Leichtmetall, oder aus Fiberglas mit speziellen Beschichtungen hergestellt. Wird in der Nähe von offenliegenden elektrischen Leitungen gearbeitet, empfehlen sich Ma?bänder aus glasfaserverstärktem Kunststoff.


Angezeigte Produkte: 1 - 31 von 31 gefundenen Ergebnissen

Seite: 1 von 1
3701254700155
Wonday - product 5EE5283B90184943382826
wonday
SC-61450100
4003315069195
BRÜDER MANNESMANN Digital-Schieblehre aus Aluminium
brueder mannesmann green line
SC-11600234
4003482721506
Burg Wachter - Burg Wächter precise ps 7215 72150 Digitaler Messschieber 150 mm
Burg Wächter
PRECISE PS 7215
3253560354589
Glieder-Maßstab Holz 2 Meter Messlatte
Stanley
4010995270575
Meterstab Longlife® Plus Composite 2 m metrische Skala (27057) 10 Glieder
Wiha
4010995270827
Uhrmessschieber dialMax® Ablesung 01 mm 150 mm (27082) - Wiha
Wiha
4000896143931
Rollband-Maß 2154N-3 - Hazet
Hazet
4006885521001
wolfcraft Winkelschablone für Treppensanierungen

4005069196554
STABILA 19655 - Glasfaser-Kapselbandmaß LBM 2000 FIBREGLASS 30 m
Stabila
4005069152710
STABILA Serie 700 Type 707 Zollstock Holz 2000 cm
Stabila
905638
5013969066838
CK T3565 330 Maßband 100 m
ck
2050002773400
T3561-100-ISO Maßband kalibriert (ISO) 30 m Stahl

2050002774032
HELIOS PREISSER 0701110-ISO Messuhr kalibriert (ISO) (Ø) 58 mm 10 mm Ablesung 001 mm

4029713281854
Helios Preisser - digi-met 1320 417 Digitaler Messschieber 150 mm
heliospreisser
4029713018962
1320416 Messschieber digi-met® 150 mm digital rund (15 mm) - Helios Preisser
heliospreisser
4029713208103
HELIOS PREISSER Präzisions-Zentrierwinkel 300x180mm WN 0380107 Zentrierwinkel 300 x 180 mm

4055381157818
Moravia Gmbh - Bodenmakierungs-Set Abrollgerät Schneidmesser Schlagschnur Kreide 2 Rollen Markierband LxB 33 mx75 mm Farbe rot

7314150129263
1150-1 2H P Taschenmessschieber - Bahco
Bahco
4007368073284
Kunststoff-Bandmaß radius glasfaserverstärkt Breite 13 mm Länge 20 m - BMI

4251776921211
monzana® Maßband 10m schwarz gelb
casaria
4060873235684
Vago-tools - Rollmaßband Maßband Messband 50m Bandmaß Rollband Rahmenbandmaß 1x

4251776933061
monzana® Maßband 3m x 16mm
casaria
9002793863627
Tischlerwinkel beidseitige Maßeinteilung 400 x 200 mm hochwertige Federstahlschiene mit eloxiertem Aluschenkel Profi Winkelmesser für präzise

4007368105305
429341011 429341020 TASCHENROLLBANDMAß meter L3M B16MM mm cm eg ii kulinealfunktion - BMI

4030623125138
FAMEX 12513 Shinwa Zimmermannswinkel 30x15 cm (12486) inkl Metall-Stopper
famex
3662168045551
Maßband Maped 3339181 Länge 5m Breite 25mm 3662168045551 HEAD

LTR5M
4029713002190
Helios Preisser - Maßstab din 866 II Länge 500 mm Stahl

4029713002206
Maßstab DIN866 II L1000mm STA HPREISSER
heliospreisser
4007368010418
Bayerische Mass-industrie Arno Keller Gmbh - Gliedermaßstab 1041 L1m mm cm eg iii Kuweiß bmi
bmi
4016515038519
Maßband selbstklebend Skala von rechts nach links 5 m - Richter

4029713213916
Haarlineal (DIN874 einseitig spitzer Auslauf Spezialst 300mm) - Helios Preisser
heliospreisser

anrei?en

Zeichnet oder ritzt der Handwerker eine Ma?linie auf beziehungsweise in eine Werkstückoberfläche, spricht man vom Anrei?en. Im Stahlbau geschieht das mit einer Rei?nadel und einem Anschlagswinkel. Wird ein Bohrpunkt mittels zweier Linien definiert, wird dieser zusätzlich gekrönt. Auf Holz oder anderen Materialien werden Stifte oder Kreiden zum Anrei?en verwendet.


Genauigkeitsklasse

Die grö?tmögliche Abweichung eines Messwertes vom tatsächlichen Wert, der mit einem Messgerät zu erwarten ist, wird durch die Genauigkeitsklasse wiedergegeben. Sie ist ein Qualitätsmerkmal eines Messinstruments. Zum einen kann ein Messgerät nicht derart exakt eingestellt werden, dass es den tatsächlichen Wert einer physikalischen Grö?e wiedergeben kann. Zum anderen ist der Messfehler durch äu?ere Einflussfaktoren bedingt. Die Klassen sind in der EN 60051 definiert.


Lehre

Als Lehre bezeichnet man ein Gerät, das als Bezugsnormal für zuvor definierte Ma?e dient - also eine Art Muster, das die Grö?e des zu fertigenden Werkstückes vorgibt. Zweck einer Lehre ist es, das ?berprüfen von Werkstücken im Gegensatz zur Vermessung zu vereinfachen. Zum einen sind Fehlerquellen beim Abgleich mit einer Lehre geringer. Zum anderen wird die ?berprüfung beschleunigt. Der Begriff Schieblehre für einen Messschieber ist strengenommen falsch, weil es sich nicht um eine Lehre im technischen Sinn handelt. Verfügt der Messschieber über ein Feststellrad, kann er auch als Lehre dienen.


Nonius

Die Noniusskala bezeichnet eine Längenskala, mit der Messwerkzeuge für Winkel und Längen versehen werden, um die Ablesegenauigkeit zu erhöhen. Längen unterhalb des Millimeterbereiches sind für das Auge kaum ablesbar. Zwei genau gegenüberliegende Messstriche lassen sich jedoch gut fokussieren. Die Noniusskala erlaubt das Ablesen mit einer höheren Genauigkeit als ein zehntel Millimeter (0,1mm). Auf dem Schieber des Messinstruments ist die versetzte Noniusskala mit der zugrundeliegenden Messungenauigkeit eingezeichnet. Der Millimeterwert vor dem Komma wird an der Hauptskala, die Nachkommastellen an der Noniusskala abgelesen.
