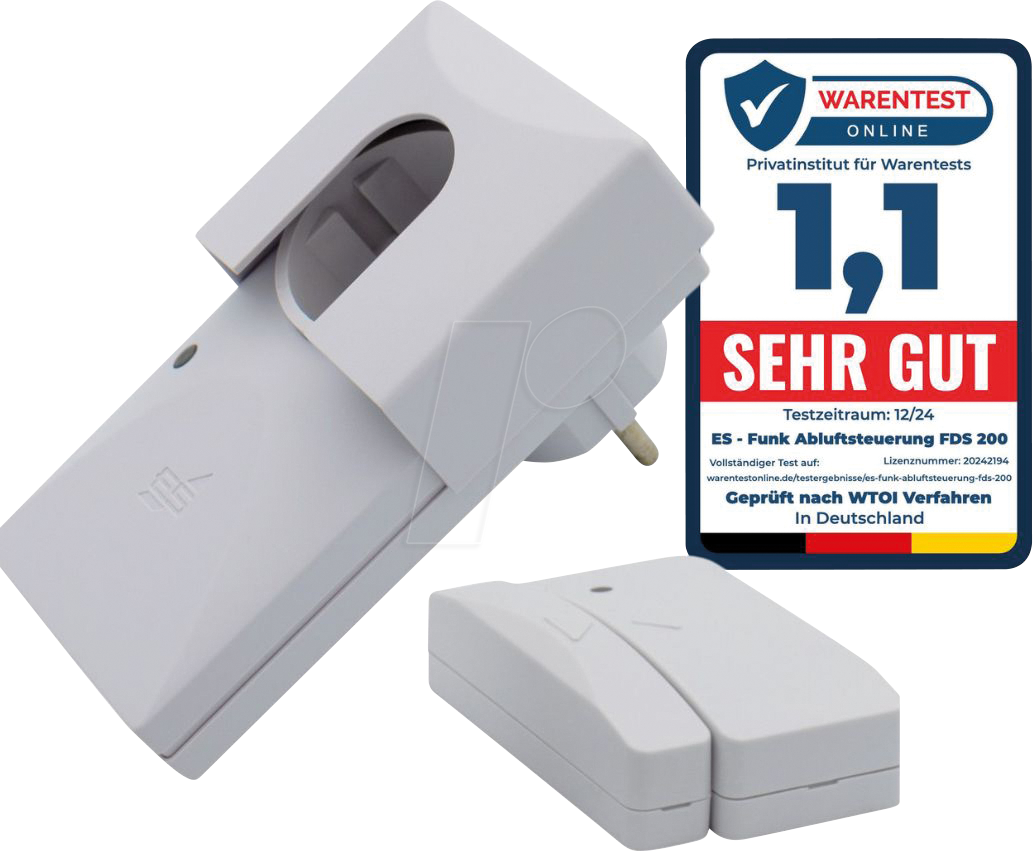

Funk Dunstabzugssteuerung SteckversionDurch den Einsatz der Funk-Abluftsteuerung FDS 200 kann
ein Abluftsystem nur dann benutzt werden wenn das Fenster geöffnet ist und die dafür
erforderliche Zuluft in den Raum einströmen kann. Ein Sender am Fensterflügel überwacht ob das
Fenster offen oder geschlossen ist und übermittelt diese Information per Funk an den
Empfänger. Dieser gibt die Stromzufuhr nur dann frei wenn das Fenster gekippt oder geöffnet
ist.Der Empfänger wird einfach zwischen Steckdose und Netzstecker der Dunstabzugshaube
gesteckt. Die Netzstecker-Sicherung verhindert das Umstecken des Gerätesteckers der
Dunstabzugshaube.Zweites Fenster:Das System ist mit einem Zusatzsender FDS 098 für ein zweites
Fenster erweiterbar. Es muss mindestens ein Fenster geöffnet sein damit das Abluftsystem
eingeschaltet werden kann.Zweiter EmpfängerZum bestehenden Set FDS 200 kann ein weiterer
Empfänger (Einbau FDS 199 oder Zwischenstecker FDS 299) angesteuert werden. Sobald das Fenster
geöffnet wird schalten beide Empfänger das jeweilige Abluftsystem frei.Mit bauaufsichtlicher
Zulassung (Ü-Zeichen) beim Dibt in Berlin Ü-Nummer Z-85.2-10 TÜV geprüftDIBt-Zulassung
Z-85.2-10FunkstreckenüberwachungBatterieüberwachungNetzstecker-SicherungSchaltleistung 1150 W4
Distanzplatten für Magnet (Höhenausgleich am Fenster)Erweiterbar mit Zusatzsender für zweites
FensterBetriebsspannung: 230 VAC 50-60HzLeistungsaufnahme: ca. 7 6 WSchaltleistung Relais:
1150 W 5 AFunkfrequenz: 868 MHzReichweite: bis zu 20 mFunktionsbereich: -15° C +40°
CSchutzart: IP 40Batterie Sender: CR2032 3 VEmpfänger (HxBxT): 121x57x46 mmSender (HxBxT):
55x31x18 mmMagnet (HxBxT): 55x15x18 mmDistanzplatte (HxBxT): 55x15x5 mmLieferumfang1x
Funk-Empfänger1x Funk-Magnetschalter (Sender und Magnet)1x Batterie CR20324x Distanzplatten für
MagnetMontagematerialDie Feuerungsverordnung - FeuV (§ 4 Aufstellen von Feuerstätten) schreibt
vor: Bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Gastherme
Holzkohleofen) und Abluftventilatoren (z.B. Dunstabzugshaube) muss in einer Wohnung Haus
gewährleistet sein dass kein Kohlenmonoxyd aus der Feuerstätte entzogen wird. Sobald ein
Abluftsystem eingeschaltet wird entsteht ein Unterdruck im geschlossenen Raum. Ein
Druckausgleich darf dann nur über das Nachströmen von Frischluft aus dem Außenbereich erfolgen
und nicht über die Feuerstätte.
