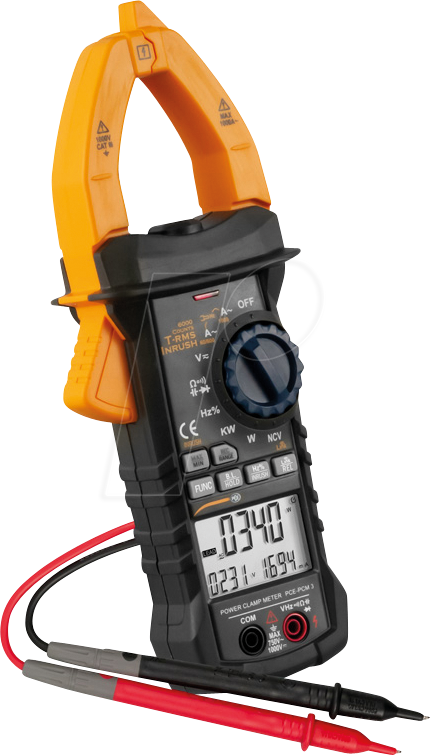

Leistungs-Messzange PCE-PCM 3Amperemeter zur Einphasenmessung NCV Messung W VA Var
Einschaltstrom Strommessung bis 1000 AACBluetooth Schnittstelle Frequenzmessung
Hintergrundbeleuchtung Spannungsmessung 750 kW LeistungSchein- Wirk- BlindleistungMessung
bis zur 20ten Oberwelle''''Not Connected Voltage''''
FunktionEinschaltstrommessungProduktvorteile: Mit dem Amperemeter können Wechselströme bis 1000
A AC problemlos gemessen werden. Gleichzeitig können mit dem Amperemeter Spannungen bis 1000 V
AC DC gemessen werden. Somit sind mit der Leistungsstromzange auch Scheinleistungs-
Blindleistungs- und Wirkleistungsmessungen bis 750 KW möglich. Eine weitere Funktion bei dem
Amperemeter ist die Messung des Einschaltstroms. Viele Verbraucher haben beim Einschaltmoment
einen enorm hohen Strom. Mit einem herkömmlichen Amperemeter ist solch eine Messung nicht
möglich. Für die Amperemeter stellt dies kein Problem dar.Mit der NCV (Not Connected Voltage)
Funktion bei dem Amperemeter kann geprüft werden ob eine Spannung an einer Leitung anliegt
ohne eine kontaktierende Messung durchzuführen. Dadurch wird dem Benutzer dank dem Amperemeter
die Arbeit erheblich erleichtert. Neben der Messfunktion kann das Amperemeter auch über die
Bluetooth Schnittstelle mit einem Endgerät verbunden werden. Über diese Bluetooth Schnittstelle
können die Messdaten von dem Amperemeter direkt auf das Endgerät übertragen dort geloggt
analysiert und verschickt werden.Technische Daten:Umgebungsbedingungen 23 °C +-5°C < 75 % r.F.
Messfunktion Strommessung AC Messbereich 60 A 600 A 1000 AAuflösung 0 01 A 0 1 A 1
AGenauigkeit +-2 % + 8 Dgt +-2 % + 8 Dgt +-2 % + 8 Dgt maximaler Eingangsstrom 1000 A AC
Freqeuenzbereich 40 .... 400 Hz Messfunktion Einschaltstrom AC Messbereich 60 A 600 A
1000 AAuflösung 0 01 A 0 1 A 1 A Genauigkeit nur als Referenz +-5 % + 60 Dgt +-5 % + 60
Dgt Integralzeit: 100 ms Messbereich: 20 ... 1000 A Freqeuenzbereich: 40 .... 400 Hz
Messfunktion Spannungsmessung DC Messbereich 6 V 60 V 600 V 1000 V Auflösung 0 001 V 0
01 V 0 1 V 1 V Genauigkeit +-0 5 % + 5 Dgt +-0 5 % + 5 Dgt +-0 5 % + 5 Dgt +-0 8 % +
4 Dgt Eingangsimpendanz: 10 MOhm maximale Eingangsspannung: 750 VAC (Effektivewert) oder 1000
VDC Messfunktion Spannungsmessung AC Messbereich 6 V 60 V 600 V 1000 V Auflösung 0 001
V 0 01 V 0 1 V 1 V Genauigkeit +-0 6 % + 4 Dgt +-0 6 % + 4 Dgt +-0 6 % + 4 Dgt +-0
8 % + 4 Dgt Eingangsimpendanz: 10 MOhm maximale Eingangsspannung: 750 VAC (Effektivewert) oder
1000 VDC Frequenzbereich: 40 ... 400 Hz Messfunktion Frequenzmessung mit der Strommessfunktion
Messbereich 99 99 Hz 999 9 HzAuflösung 0 01 Hz 0 1 HzGenauigkeit +-1 5 % + 5 Dgt +-1 5 %
+ 5 Dgt Messbereich: 10 ... 1 kHz Messbereich des Eingangssignals: > 20 AAC (Effektivwert) Der
Eingangsstrom steigt mit der Messfrequenz. maximaler Eingangsstrom: 1000 AAC (Effektivwert)
Messfunktion Frequenzmessung mit den Spannungsmessfunktion Messbereich 99 99 Hz 999 9 Hz
9 999 kHzAuflösung 0 01 Hz 0 1 Hz 0 001 kHzGenauigkeit +-1 5 % + 5 Dgt +-1 5 % + 5 Dgt
+-1 5 % + 5 Dgt Messbereich: 10 ... 10 kHz Messbereich des Eingangssignals: > 1 VAC
(Effektivwert).Der Eingangsstrom steigt mit der Messfrequenz. maximale Eingangsspannung: 1000
VAC (Effektivwert). Messfunktion Frequenzmessung Messbereich 9 999 Hz 99 99 Hz 9 999 kHz
999 9 Hz 99 99 kHz 999 9 kHz 9 999 MHz Auflösung 0 001 Hz 0 01 Hz 0 1 Hz 0 001 kHz
0 01 kHz 0 1 kHz 0 001 MHzGenauigkeit +-0 3 % + 5 Dgt +-0 3 % + 5 Dgt +-0 3 % + 5 Dgt
+-0 3 % + 5 Dgt +-0 3 % + 5 Dgt +-0 3 % + 5 Dgt +-0 3 % + 5 Dgt Überspannungsschutz: 1000
VDC oder 750 V AC (Effektivwert) Bereich des Spannungseingangs > 2V (wenn die Eingangsspannung
steigt steigt auch die Frequenz) Messfunktion Tastverhältnis Messbereich 0 1 ... 99 9
%Auflösung 0 1 %Genauigkeit +-0 3 % + 5 Dgt Frequenzbereich: 10 ... 10 kHz Spannungsbereich: 2
... 250 VAC (Effektivwert) (Die Spannung steigt mit der Frequenz) Tastverhältnis mit der
Frequenzbereich: 10 ... 1 kHz Strommessfunktion Eingangsstrom: 20 ...1000 AAC (Effektivwert)
Tastverhältnis mit der Frequenzbereich: 10 ... 1 kHz Spannungsmessfunktion Eingangsstrom: 1 ...
750 VAC (Effektivwert) Eingangsimpendanz: 1MOhm Messfunktion Widerstandsmessung Messbereich
600 Ohm 6 kOhm 60 kOhm 600 kOhm 6 MOhm 60 MOhmAuflösung 0 1 Ohm 0 001 kOhm 0 01
kOhm 0 1 kOhm 0 001 MOhm 0 1 MOhmGenauigkeit +-0 8 % + 3 Dgt +-0 8 % + 3 Dgt +-0 8 %
+ 3 Dgt +-0 8 % + 3 Dgt +-2 % + 5 Dgt +-2 % + 5 Dgt Messspannung: ca. 0 78 V
Überspannungsschutz: 750 VDC 1000 VAC (Effektivwert) Messfunktion Durchgangsprüfung
Messbereich 600 OhmAuflösung 0 1 Ohm Genauigkeit - Akustisches Signal bei< 50 Ohm Prüfspannung:
1 48 V Überspannungsschutz: 750 VDC 1000 VAC (Effektivwert) Messfunktion Kapazitätsmessung
Messbereich 9 999 nF 99 99 nF 999 9 nF 9 999 µF 99 99 µF 999 9 µF 9 999 mF 99 99
mFAuflösung 0 001 nF 0 01 nF 0 1 nF 0 001 µF 0 01 µF 0 1 µF 0 001 mF 0 01
mFGenauigkeit +-3 % + 5 Dgt +-3 % + 5 Dgt +-3 % + 5 Dgt +-3 % + 5 Dgt +-3 % + 5 Dgt
+-3 % + 5 Dgt +-3 % + 5 Dgt +-3 % + 5 Dgt Überspannungsschutz: 750 VDC 1000 VAC
(Effektivwert) Messfunktion Diodenmessung Messbereich 3 VAuflösung 0 001 V Genauigkeit - DC
Anodenseite: ca. 1 mA DC Kathodenseite: ca. 3 2 V Überspannungsschutz: 750 VDC 1000 VAC
(Effektivwert) Messfunktion Einphasenleistungsmessung Messbereich 3 W VA Var 100 W
VA Var 4000 W VA Var 10 kW VA Var 100kW VA Var 750 kW VA VarAuflösung
0 01 W VA Var 0 1 W VA Var 1 W VA Var 0 01 kW VA Var 0 1 kW VA Var
1 kW VA VarGenauigkeit +-3 % + 5 Dgt 3 % + 5 Dgt +-3 % + 5 Dgt +-3 % + 5 Dgt +-3 %
+ 5 Dgt +-3 % + 5 Dgt Kleinster Messstrom: 1 mA Kleinste Messspannung: 1 V Messfunktion
Leistungsfaktor kapazitiv induktiv Messbereich 0 1 ... 1Auflösung 0 001Genauigkeit +-5 % +
5 Dgt Kleinster Messstrom: 1 mA Kleinste Messspannung: 1 V Messfunktion Oberwellenmessung
Messbereich 1 2 ... 6 7 ... 8 9 ... 10 11 ... 15 16 ... 20Auflösung - - - - -
- Genauigkeit +-3 % + 10 Dgt +-3 5 % + 10 Dgt +-4 5 % + 10 Dgt +-5 % + 10 Dgt +-7 % +
10 Dgt +-10 % + 10 Dgt Kleinster Messstrom: 1 mA Kleinste Messspannung: 1 V Die Auflösung ist
abhängig vom Spannungsmessbereich Allgemeine Spezifikationen Messbereich automatisch und
manuell einstellbar maximaler Spannungsbereich 1000 V DC oder 750 V AC maximale Arbeitshöhe
2000 m Display LCD maximale Displayanzeige 5999 Dgt. Messbereichsüberschreitung '' OL ''
Messbereichsunterschreitung '' -OL '' Messrate 3 Hz Automatische Abschaltung nach 30 Minuten
Spannungsversorgung 9 V Blockbatterie Batterieanzeige Symbol bei zu geringer Batteriespannung
Temperaturkoeffizient 0 1 x Genauigkeit x °C* Betriebsbedingungen 0 ... 40 °C 32 ... 104 °F
Lagerbedingungen -10 ... 60 °C 14 ... 140 °F Abmessungen 238 x 92 x 50 mm Gewicht ca. 420 g
(mit Batterien) Genauigkeiten sind angegeben bei Umgebungsbedingungen von 18 ... 28 °C 65 ...
83 °F. *Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und
der aktuellen Umgebungstemperatur. Beispiel: Ist die aktuelle Umgebungstemperatur größer als
die Temperatur der Betriebsbedingungen (50 °C (aktuelle Umgebungtemperatur)) - (40 °C
(Temperatur der Betriebsbedingungen)) = 10 °C Ist die aktuelle Umgebungstemperatur kleiner als
die Temperatur der Betriebsbedingungen (0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C
(aktuelle Umgebungtemperatur)) = 5 °C Lieferumfang:1 x Amperemeter PCE-PCM 31 x
Transporttasche1 x Messleitungsset1 x 9 V Blockbatterie1 x Bedienungsanleitung
