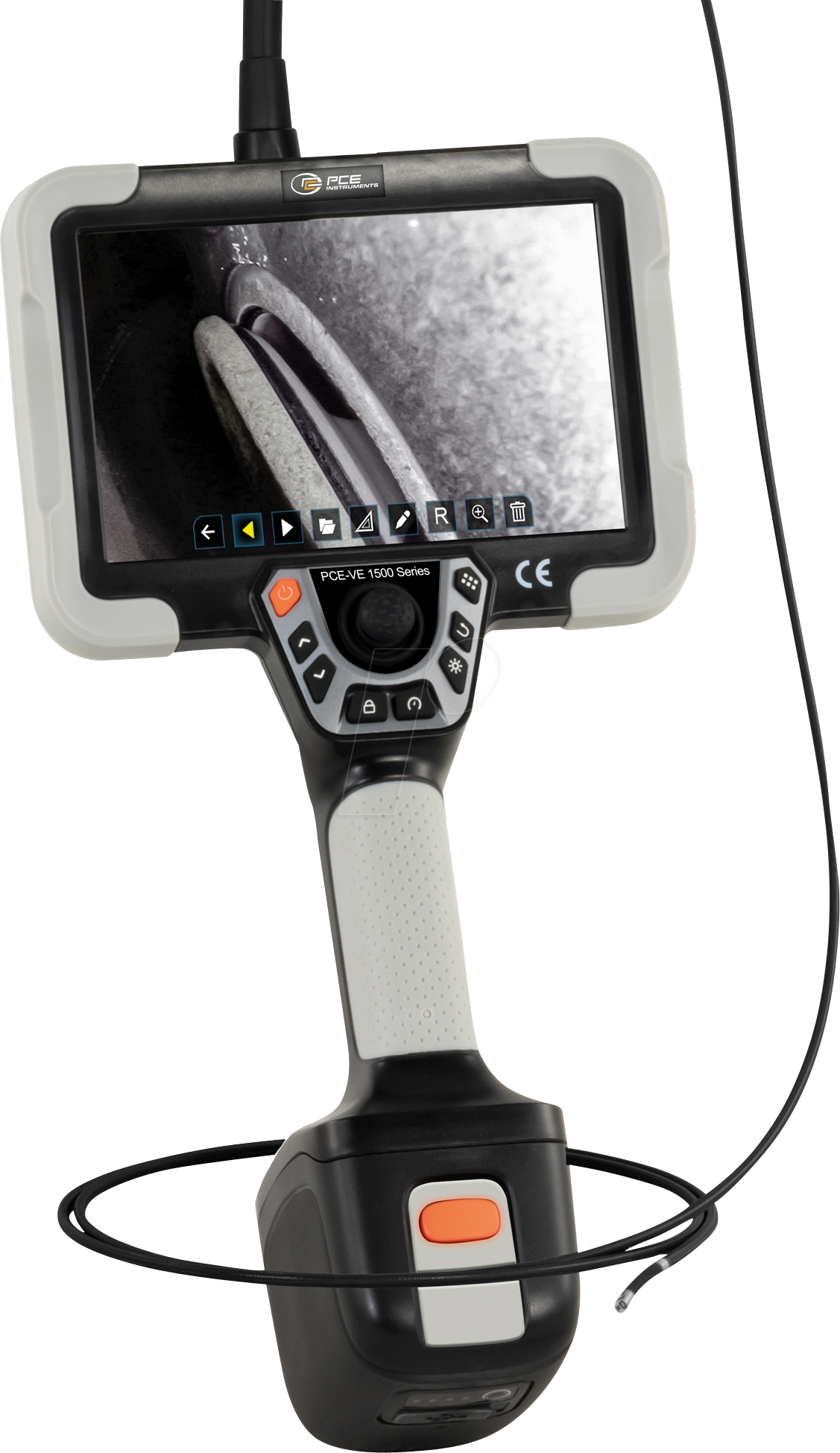

PCE Instruments Video Endoskop PCE-VE 1500-38209: Sondendurchmesser 3 8 mm Kabellänge 2 m und
Front und Side-View KameraBoroskop zur Inspektion von Fahrzeugen Maschinen u. a. mit Front-
und Seitenkamera motorische 360° 4-Wege-Artikulation mit Joystick regulierbare Beleuchtung des
Kamerablickfeldes 7 Zoll großer Touchscreen Digitaler Zoom achtfach Bild auf dem Display dreh-
und spiegelbar Bild in Bild Funktion zum Vergleich von Details Markier- und
Beschriftungsfunktionen Schnittstellen: USB-A USB-C Mini-HDMI Audio WiFi SD-
Speicherkartenslot Speicherformat für Bilder JPG für Videos MP4 Reportfunktion mit Bildern
und Texten als PDF mit zwei Akkus die per Netzteil aufladbar sind stabiler Rollkoffer mit
umfangreichem ZubehörIP67Produktvorteile: Hochwertiges Endoskop mit gleichzeitiger Bildanzeige
für Front- und SeitenkameraDieses Boroskop ist als einziges Gerät der Serie PCE-VE 1500 mit
zwei Kameras ausgestattet. Eine davon ist frontal ausgerichtet die andere seitlich. Beide sind
am Kamerakopf sehr dicht nebeneinander positioniert. Neben jeder der Kameras ist eine LED
angeordnet mit der das Blickfeld bei Bedarf beleuchtet werden kann. Einstellungen am Endoskop
für die Bilddarstellung auf dem Display und für die Beleuchtung des Kamerablickfeldes werden
jeweils für beide Kameras und beide Lichtquellen gleichzeitig wirksam. Der Nutzer kann
jederzeit wählen ob das Boroskop das aktuelle Bild der Frontkamera das der Seitenkamera oder
beide nebeneinander auf dem großen Display des Touchscreens anzeigt. Die gleichzeitige Anzeige
beider Kameras erleichtert die Orientierung während der visuellen Inspektion deutlich. Zudem
ist es gerade bei sehr beengten Platzverhältnissen vorteilhaft sowohl die Front- als auch die
Seitenkamera nutzen zu können.Bilder und Videos können aber nicht parallel mit beiden Kameras
aufgenommen. Bei Aufnahmen in dem Betrachtungsmodus in dem beide Kameras zu sehen sind werden
vom Endoskop nur die Bilder der aktivierten Kamera gespeichert. Wenn der Anwender
Bildbeschriftungen aktiviert hat dann erscheinen diese nur auf dem Bild der aktivierten
Kamera. Standardmäßig bietet das Boroskop unter dem Menüpunkt Wasserzeichen zum Beispiel
Einblendungen wie Datum und Uhrzeit oder die Kamerabezeichnung als CAM1 bzw. CAM2 an. Die
ausgewählten Beschriftungen erscheinen bei der aktivierten Kamera in kleiner roter Schrift am
Bildrand. Soll die andere Kamera aktiviert werden funktioniert das bei diesem Endoskop sehr
einfach über den Touchscreen. Es genügt ein doppeltes Tippen auf deren Bild in der Ansicht in
der die Bilder beider Kameras nebeneinander gezeigt werden.Das nur 3 8 mm dicke flexible
Endoskopkabel ist von der Vorderkante des Kamerakopfes bis zur Gummierung im Anschlussbereich
ca. 1 87 Meter lang. Dadurch können mit diesem Boroskop auch innenliegende Oberflächen und
Teile die nur über sehr enge Öffnungen zugänglich sind eingehend untersucht werden. Der per
Joystick in alle Richtungen biegsame Kamerakopf hat eine Länge von 42 Millimetern und bei 90
Grad Biegewinkel einen Biegeradius von 35 mm.Besonderheiten der PCE-VE 1500 SerieJedes Boroskop
dieser Serie verfügt über das gleiche Grundgerät mit umfangreichen Funktionen und sinnvollem
Zubehör. Die einzelnen Modelle unterscheiden sich lediglich durch die unterschiedlichen Kameras
und die Längen und Durchmesser der Kamerakabel. Durch Funktionstasten Touchscreen und Joystick
am Grundgerät ist die Bedienung dieser Endoskope sehr komfortabel.Das Boroskop wiegt mit Akku
und Kameraeinheit nur wenig mehr als zwei Kilogramm. Das Gerät kann mit einer Hand problemlos
getragen werden. Für längere Einsätzen können je nach Umgebung auch der Schultergurt eine
Magnethalterung oder ein Stativ an den dafür vorgesehenen Befestigungspunkten fixiert werden.
Während das Endoskop mit einer Hand gehalten wird können mit derselben Hand auch der Joystick
und die Funktionstasten am Griff bedient werden. Zu diesen Funktionstasten gehören der
Bildauslöser und die Taste zur Regelung der Lichtstärke für das Kamerasichtfeld. Mit der
anderen Hand kann das Kamerakabel geführt werden.Wechselbare Endoskopkabel mit Motor Eine der
serienmäßigen Besonderheiten dieser Boroskope ist die motorgestützte Bewegung des Kamerakopfes.
Deshalb sind Kamera Kamerakabel und Motor als zusammengehörende Einheit konstruiert. Diese
komplette Kameraeinheit kann bei Bedarf problemlos ausgewechselt werden. Der Anschluss an das
Grundgerät vom Endoskop kann sehr einfach fixiert und wieder gelöst werden. Um die
Widerstandsfähigkeit zu erhöhen wurde das Kabel mit Wolframgeflecht umhüllt und die Spitze des
Kamerakopfes aus einer Titanlegierung gefertigt.Steuerung des Kamerakopfes per JoystickUm mit
dem Blickwinkel der Kamera genau die Stellen zu erfassen die untersucht werden sollen kann
der Kamerakopf der Boroskope mit dem Joystick bewegt werden. Der bewegliche Kamerakopf kann in
allen Richtungen gebogen werden stellenweise um mehr als 180 Grad. Der Joystick ist so
ausgeführt und zwischen Handgriff und Display platziert dass er mühelos auch mit nur einem
Finger bedient werden kann.Touchscreen FunktionenDas Endoskop zeigt auf dem sieben Zoll großen
Display die aktuellen und gespeicherten Bilder nicht nur einzeln. Es erlaubt mit der Bild in
Bildfunktion auch den Vergleich des aktuellen Bildes mit einem gespeicherten. Als Touchscreen
bietet der Monitor darüber hinaus einen sehr einfachen und schnellen Zugang zu den
Menüfunktionen. Die vielfältigen Funktionen die das Boroskop zur Markierung von Details und
zur Platzierung von Anmerkungen auf den Bildern bietet wären ohne den Touchscreen kaum
nutzbar. Die aktuellen und die gespeicherten Bilder können auf dem Display mehrfach digital
vergrößert werden. Dazu genügt es das Bild doppelt anzutippen oder mit zwei Fingern
auseinander zu ziehen. Der vergrößerte Ausschnitt kann bei Bedarf mit dem Finger auf dem
Touchscreen verschoben werden. Dadurch kann das komplette Bild direkt auf dem Endoskop
kontrolliert werden. Auf gespeicherten Bildern können wichtige Details sofort auf dem
Touchscreen farbig eingekreist mit Pfeilen gekennzeichnet oder beschriftet werden. Diese
markierten Bilder können dann unter dem alten Namen oder als zusätzliche Bilder gespeichert
werden. Mit den Icons für die Zusatzfunktionen ist es möglich das Boroskop per Touchscreen
größtenteils intuitiv zu bedienen. Mit Hilfe der Bild in Bild Funktion kann beispielsweise das
aktuelle Live-Bild mit einem gerade eingefrorenen´´ oder einem bereits früher gespeicherten
Bild verglichen werden. Das Live Bild erscheint standardmäßig rechts oben als Ausschnitt. Durch
doppeltes Antippen wird es zum großen Bild und das ältere Bild wechselt nach rechts oben.
SchnittstellenDas Endoskop besitzt folgende Anschlüsse zur Datenübertragung: USB-A USB-C HDMI
Audio WiFi und ein Speicherkartenslot für SD-Karten bis 128 GB. Alle Schnittstellen sind im
Grundgerät links vom Touchscreen unter einer Abdeckung angeordnet.Technische Daten:Durchmesser
Ø 3 8 mm Kabellänge 2 m Kamerarichtung 0° und 90° Auflösung 160.000 Pixel Fokussierbereich 5
... 50 mm Biegeradius des gesamten Kamerakopfes 35 mm Werkstoff Kamerakopf Titanlegierung
Werkstoff Kameraschlauch geflochtenes Wolfram Werkstoff Kameralinse Glas Blickfeld 120°
Beleuchtungsstärke 50.000 Lux Biegerichtung 360° (4-Wege Kamerakopf) Biegewinkel 190° Display
7'''' LCD Touchscreen Display Auflösung 1920 x 1200 Pixel Bildformat JPG Videoformat MP4
Bildauflösung 1280 x 720 Pixel Videoauflösung 1280 x 720 Pixel Digitale Vergrößerung 8 Fach
Speicher (intern) 16 GB interner Speicher Speicher (extern) erweiterbar auf bis zu 128 GB für
ca. 285.000 Bilder oder 1500 Minuten Videoaufnahme Schnittstelle Mini HDMI USB-A USB-C (nur
zur Datenübertragung) Audioschnittstelle WiFi Leistungsaufnahme (Endoskop) 10 W Betriebszeit
>3 Stunden Akku 7 4 V (4 x 18650) 6400 mAh abmehnbar Akku (Ladevorgang) 12 VDC 3 A Netzteil
Primär: 100 … 240 VAC 50 60 Hz 1 5 A Sekundär: USB-C (PD) maximal 65 W 5 VDC 3 A 9 VDC 3 A
12 VDC 3 A 15 VDC 3 A 20 VDC 3 25 A PPS1: 3 6 … 11 VDC 3 A PPS2: 3 6 … 20 VDC 3
ABetriebsbedingungen (Handgerät) 5 ... 50 °C
