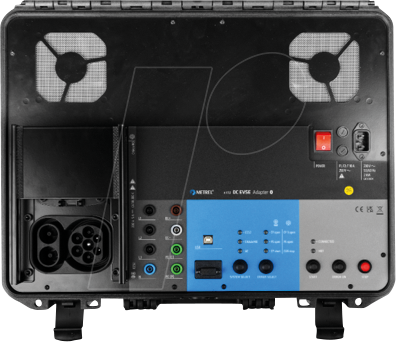

Der A 1732 DC EVSE Adapter ist ein spezielles Werkzeug zur Überprüfung der elektrischen
Sicherheit und Funktionalität von Ladeinfrastrukturen für Elektrofahrzeuge in den Betriebsarten
Mode 4 (DC EVSE) und Mode 3 (AC EVSE). Er unterstützt eine Vielzahl von Steckertypen darunter
CCS2 CHAdeMO und Typ-2-Fahrzeuganschlüsse wodurch er äußerst vielseitig einsetzbar ist. In
Kombination mit dem MI 3155 ermöglicht der A 1732 Adapter die Initiierung von
Kommunikationsprotokollen wie ISO 15118 DIN SPEC 70121 CHAdeMO und Low-Level-PWM. Darüber
hinaus kann er Fehler im Control Pilot (CP)-Signal sowie in den Protective Earth
(PE)-Verbindungen simulieren um die Reaktion der Ladeeinrichtung (EVSE) zu bewerten.Zusammen
mit dem MI 3155 EurotestXD-Installationstester eignet sich der A 1732 DC EVSE Adapter zur
Erstellung des Ladeprotokolls sowie zur Durchführung von Messungen und Prüfungen die sowohl
für die Inbetriebnahme von Ladeinfrastrukturen als auch für regelmäßige Sicherheitsprüfungen
erforderlich sind.HauptmerkmaleUnterstützung für CCS2 CHAdeMO und AC
EVSEFunktionsprüfprotokoll zur Messung von Spannungen und Strömen an den 4 mm
BuchsenFehlersimulationauf CCS2 und Typ 2 für CP offen PE offen und CP kurzauf CHAdeMO für CP3
offen PE offen und CAN-StoppPrüfmöglichkeit für DC- AC- und 4 mm PEBuchsenDoppelte 4 mm
PE-Prüfbuchsen (PE(C) und PE(P)) für eine echte 4-Leiter-Rlow-MessungBluetooth-Kommunikation
mit dem MI 3155 EurotestXDÜberspannungskategorie CAT III 300VKommunikationsunterstützungfür
CCS ISO 15118-1 oder DIN 70121für CHAdeMO Versionen 0.9.1 und höherfür AC EN 61851-1Simulierte
EV-Batterie von 300 V und 5 AAnwendungenEVSE-Produktion für Funktions- und elektrische
TestsInstallation und Inbetriebnahme von EVSEWiederkehrende Prüfung von EVSEFehlersuche bei
problematischer EVSELieferumfangA 1732 DC EVSE AdapterA 1781 Prüfleitung grau grün braun 1 5
m 0 75 mm2 CAT IVA 1493 Netzanschlussleitung 2 m 3 x 1 5 mm²A 1727 USB-Kabel Typ A B
