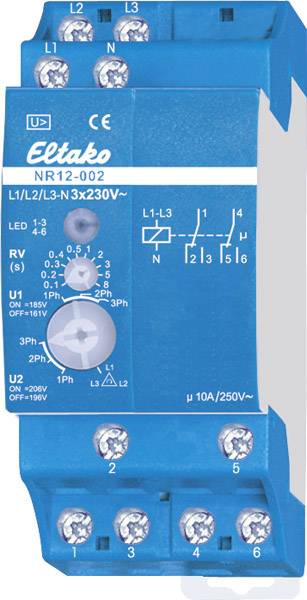

Eltako Eltako Netzüberwachungsrelais 2W - Netzberwachungsrelais 2W pot.frei 10 NR12-002-3x230V
- Netzüberwachungsrelais 3x230V mit Drehfeldüberwachung. 2 Wechsler potenzialfrei 10A 250V AC.
Stand-by-Verlust nur 0 8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
2 Teilungseinheiten = 36mm breit 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1
bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in
den Drehschalter-Stellungen 2Ph und 3Ph. In der Stellung L1 L2 L3 wird nur das Drehfeld
überwacht unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V 50-60Hz. Bei
Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren
Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden
und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und
185V Anzugsspannung. U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100 Teil 718
(früher: VDE 0108 Teil 1). LED-Anzeige für korrekte anliegende Spannung. Bei falscher Polung
oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen
Drehschalter einstellbar von 0.1 bis 8 Sekunden. Während die RV-Zeit läuft blinkt die LED
langsam. Anzugsverzögerung 0.5s. Maximale Geräteabsicherung 16A.Netzüberwachungsrelais
NR12-002-3x230V 22002330 Technische DatenAusführung des elektrischen
Anschlusses=SchraubanschlussMit abnehmbaren Klemmen=neinSpannungsart zur Betätigung=ACFunktion
Phasenfolgeüberwachung=jaFunktion Phasenausfallerkennung=jaFunktion
Unterspannungserkennung=jaFunktion Überspannungserkennung=jaFunktion
Asymmetrieerkennung=neinSpannungsmessbereich=230..230 VMin. einstellbare
Rückfallverzögerungszeit=0 1 sMax. zulässige Rückfallverzögerungszeit=8 sAnzahl der Kontakte
als Öffner=0Anzahl der Kontakte als Schließer=0Anzahl der Kontakte als Wechsler=2Breite=36
mmHöhe=58 mmTiefe=58 mm Eltako Eltako Netzüberwachungsrelais 2W
