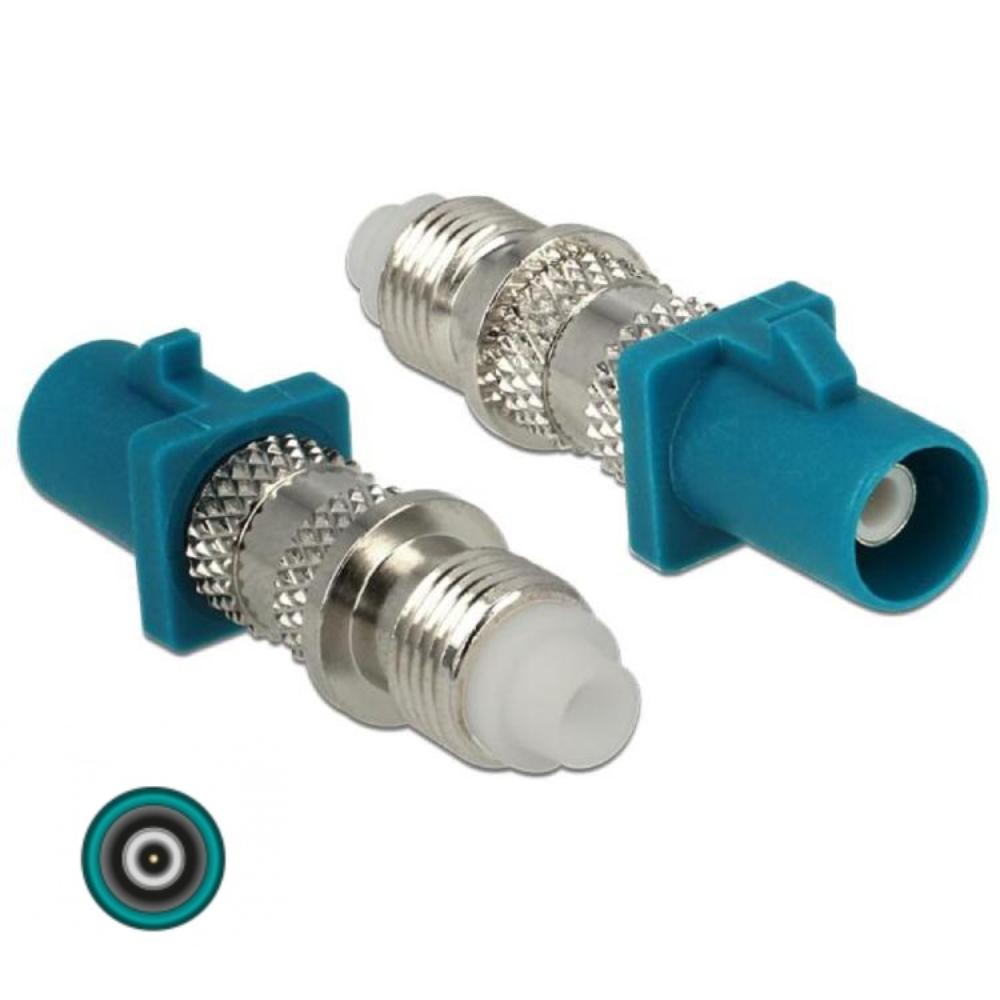

DELOCK 88934 - HF-Adapter, FAKRA Z Stecker > FME Buchse

Nutzen Sie diesen Adapter, um Komponenten der Hochfrequenztechnik miteinander zu verbinden.Technische Daten FAKRA Z Stecker > FME BuchseMessing vernickeltKontakte Phosphor Bronze vergoldetIsolation: PA66 ?water blue?Sicherungsring: Beryllium vernickeltIsolation: PTFE ?white?Impedanz: 50 OhmMaße (LxBxH): 34,2x 9,5x 11,0 mmHinweis zur FAKRA-CodierungFAKRA-Steckverbinder sind genormte Koaxialanschlüsse, die in Fahrzeugen für verschiedene Hochfrequenzanwendungen wie GPS, Radio, Mobilfunk oder Kamerasignale eingesetzt werden. Damit es nicht zu Verwechslungen oder Fehlanschlüssen kommt, sind FAKRA-S tecker und -Buchsen mechanisch und farblich codiert (codiert = verwechslungssicher). Diese Codierung besteht aus einem Buchstaben (A bis Z) und einer zugehörigen Gehäusefarbe, die den jeweiligen Einsatzzweck kennzeichnet. So ist sichergestellt, dass beispielsweise ein Stecker für Mobilfunk nicht mit einem Radioanschluss verwechselt werden kann.Übersicht der gängigen Codierungen:A = Schwarz (GPS, GNSS)B = Weiß (Mobilfunk (GSM, LTE))C = Blau (AM/FM-Radio)D = Bordeauxrot (Satellitenradio (SDARS))E = Grün (TV, Videosignal (analog))F = Braun (Rückfahrkamera, Frontkamera (analog))H = Grau (WLAN, Bluetooth)K = Violett (Digitalradio (DAB))Z = Wasserblau (Universal / uncodiert (freie Verwendung, z. B. für Eigenbau oder Test))Wichtige Hinweise FAKRA-Verbindungen oder Adapter mit unterschiedlichen Codierungen entsprechen nicht der Norm nach ISO 20860, können aber in manchen Fällen Sinn machen. Im Zweifel den Fahrzeughersteller kontaktieren.Die Farbe der Codierung kann je nach Hersteller leicht abweichen. So ist z. B. die Codierung „H“ laut Norm eigentlich grau (z. B. für WLAN/Bluetooth), kann aber bei einzelnen Herstellern curryfarben oder gelblich ausgeführt sein. Entscheidend ist immer die mechanische Passform (Codierung), nicht zwingend die Farbe.
