Erdungsmesser PCE-ET 3000zur Prüfung von Erdungen z.B. von Haus- und Gebäudeerden3 1
2-stellige LCD-Anzeige (max. 1999)Messung Erdspannung und Erdwiderstand300 VBatteriezustands-
ÜberbereichsanzeigeData-HoldSicherheit: IEC-1010-1 u. CAT IIIOptionales Kalibrierzertifikat
erhältlichhohe Genauigkeitsehr gutes Preis Leistungsverhältnisrobustes Gummigehäuse
Produktvorteile: Erdungsmesser zur Messung von Erdwiderstand und Erdspannung für z.B.
Blitzableiter oder Blitz- schutzerden für alle Häuser und Gebäude. Das Erdungsmessgerät besitzt
ein abgedichtetes Gehäuse und ist für die für den professionellen Außendienst erforderlichen
Sicherheitsmerkmalen gem. VDE 0413 ausgelegt. Der Erdungsmesser eignet sich besonders zur
Messung von einzelnen Erdungselektroden und Blitzableitern sowie kleineren Erdungssystemen
sowie zur Messung des Leitungswiderstandes und der Durchgängigkeit von Leitern und Kopplungs-
oder Bauelementen. Modernste Schaltkreise reduzieren die Einflüsse von Erdspannung und
Erdwiderstand umgebender Erdungselektroden auf ein Minimum.Die Kalibrierung vom
Erdungsmessgerät mit den beigefügten Prüfleitungen verhindert eine Beeinträchtigung der
Genauigkeit. Die Test-Frequenz von 820 Hz verhindert den Einfluss von Streuströmen durch
Netzfrequenzen und deren Harmonische. Weiterhin verfügt das Meßgerät über einen eingebauten
Filter zur Unterdrückung von Störsignalen. Der Erdungsmesser wird immer werkskalibriert
ausgeliefert. Als optionales Zubehör kann das Messgerät aber auch laborkalibriert und nach ISO

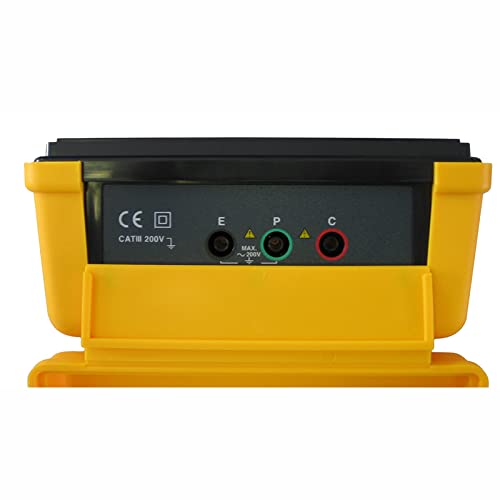

mit einem Zertifikat ausgerüstet werden.Durch Zurückklappen des gelben Schutzdeckels vom
Erdungsmessgerät (nach hinten) wird eine Steckleiste für die Anschlusskabel sichtbar. ''''E''''
für das schwarze ''''P'''' für das grüne und ''''C'''' für das rote Anschlusskabel für die
Erdungsspieße. Das Gerät verfügt über eine doppelte Ableitung. Die Anschlussbelegung (je nach
Art der Messfunktion (Erdwiderstand Erdspannung) entnehmen Sie der Bedienungsanleitung (siehe
oben). Durchführung der ErdungsmessungDas Erdungsmessgerät wird über die Prüfleitungen mit den
in den Erdboden eingesteckten Pflöcken verbunden. Um sehr genaue Messungen mit dem
Erdungsmesser durchführen zu können sollte der Erdboden feucht sein oder befeuchtet werden.
Die Erdpflöcke sind in gerader Linie in dem Boden zu verteilen (zunächst die schwarze
Erdleitung dann die grüne Leitung für einen Erdmessstab und dann die rote Leitung für den
zweiten Erdmessstab an die Pflöcke verbinden).Dann kann das Erdungsmessgerät in Betrieb gesetzt
und die Hauserdung geprüft werden. Weiterhin kann der Erdungsmesser auch innerhalb des Hauses
verwendet werden um z.B. die Verbindung und Güte von Wasserleitungen zur Hauserde zu prüfen.
Das Erdungsmessgerät wurde nach IEC 1010-1 gefertigt und erfüllt die Sicherheitsbestimmungen
für elektronische Prüfgeräte (CAT III).Technische Daten:Erdwiderstand Messbereich 0 ... 19 99
0 ... 199 0 ... 1999 Ohm Auflösung 10 100 mOhm 1 Ohm Genauigkeit +-2 % +2 Stellen AC-
Spannung 50 60 HzMessbereich 0 ... 200 V AC Auflösung 0 1 V Genauigkeit +-3 % + 2 Stellen
Untere Messgrenze 0 01 Ohm Messstrom 2 mAeff rms Antwortzeit ca. 2 5 s Messrate 4 s
Testfrequenz 820 Hz Überbereichsanzeige bei Overload erscheint eine „1´´Betriebsspannung 6 x 1
5 V Batterien Abmessungen 160 x 120 x 65 mm Gewicht 560 g Sicherheit IEC- 1010- 1 EN 61010- 1
Installationskategorie III EMV EN 50081- 1 EN 50082- 1 entspr. DIN VDE 0413 Teil 7
Lieferumfang:1 x Erdungsmesser PCE-ET 30001 x Prüfkabelsatz (15 m rot 10 m gelb 5 m grün)1 x
Prüfkabelsatz (15 m rot 10 m gelb 5 m grün)1 x Satz Erdspieße und Anleitung
