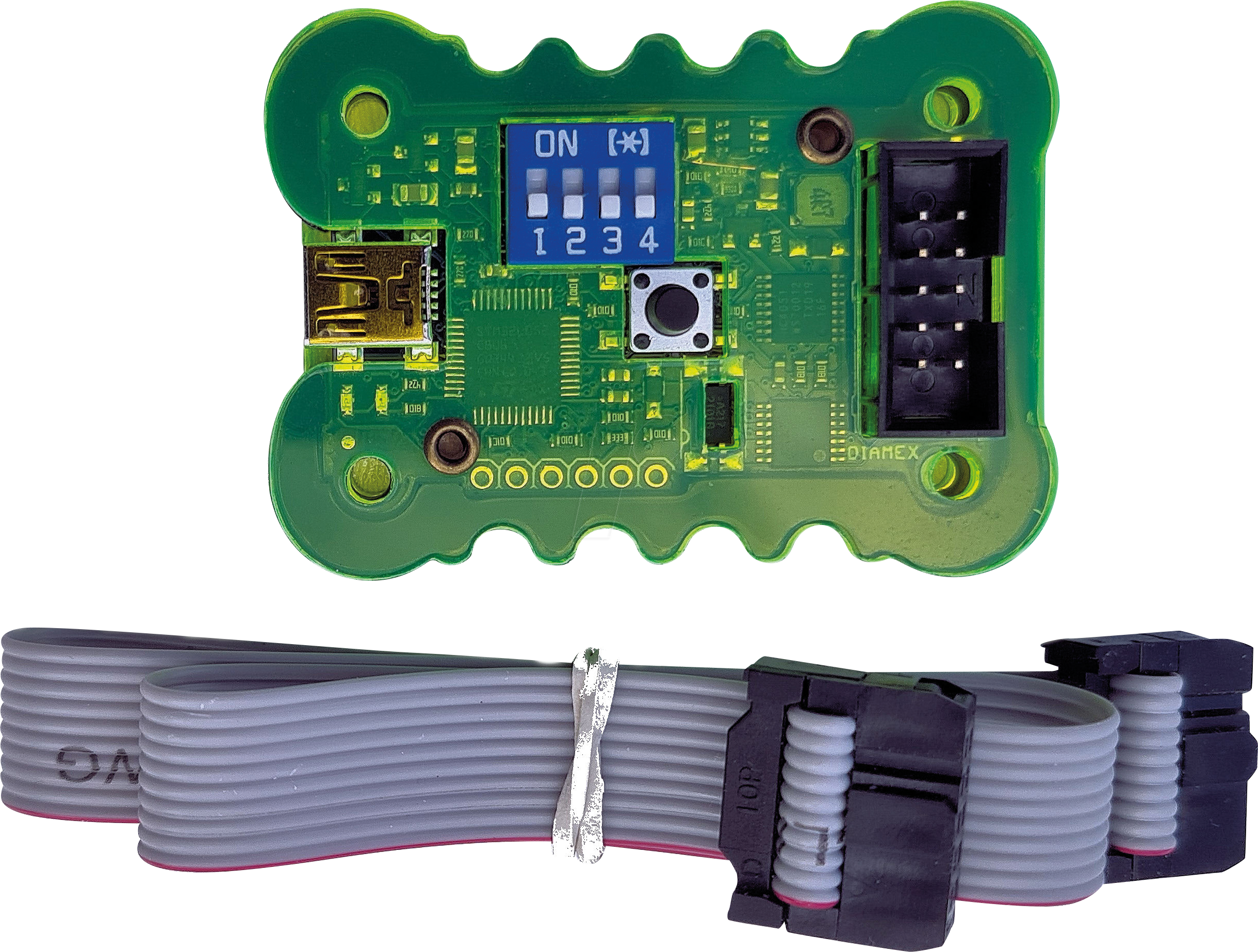

Programmieradapter für AVR-ISP UPDI STM32 NXP und ESPEXA-Prog steht für die neue Generation
der ISP-Programmer die nicht nur auf einen speziellen Microcontroller-Typ beschränkt sind
sondern mehrere unterschiedliche Controller-Architekturen und Programmierschnittstellen
unterstützt.Als Nachfolger des beliebten DIAMEX ALL AVR bietet der EXA-PROG mehr
Programmiermodi und eine eingebaute Funktion zur Selbstüberprüfung aller Signale auf den
Programmierleitungen mit dem dazugehörigen Exa-Tool.Laser geschnittenes Plexigehäuse. Zwei
eingebaute Status-LEDs signalisieren den momentanen Zustand des Programmers. Elektronik und
Gehäuse sind komplett ''made in Germany''.Unterstützte Mikrocontroller ATMEL Microchip AVR
MegaAVR TinyAVR-Controller mit ISP-Schnittstelle (MISO MOSI SCK RESET) oder alternativ (PDI
PDO SCK RESET)ATMEL Microchip TinyAVR AVR-DA-Controller mit UPDI-Schnittstelle. Mit
Hochvolt-Funktion für Controller mit deaktiviertem UPDI-PinSTM32 32-Bit ARM-Cortex-M-Controller
die über einen internen UART-Bootloader verfügenNXP LPC 32-Bit ARM-Cortex-M-Controller die
über einen internen UART-Bootloader verfügenESP8266 ESP32 ESP32-S2 Controller und Module über
den internen UART-BootloaderProgrammiermmodiAVR-ISPAVR-UPDI und AVR-UPDI-HVSTM32 Cortex-MNXP
LPC Cortex-MESP8266 ESP32 ESP32-S2USB-Seriell-InterfaceBesondere MerkmaleFunktionswahl über
DIP-SchalterSignalpegel umschaltbar 3 3V 5Vintegrierter Hochvolt-Generator für
UPDI-ProgrammierungAutomatische Bitratenanpassung im AVR-ISP-ModusTaktgenerator für
AVR-Controller mit ver“fuse“tem OszillatorTaster zum Reset des angeschlossenen
Microcontrollers10-poliger Standard-ISP-Anschlussoptionales Zubehör: 10-pol auf 6-pol Adapter
ESP01-AdapterMini-USB-Anschluss zur Stromversorgung und Verbindung mit dem PCFirmware
updatefähig über USBWindows-PC-Tool zum Test der Signalpegel am ProgrammieranschlussTechnische
DatenStromaufnahme ohne angeschlossenen Microcontroller: ca. 30mASignalpegel am
Programmieranschluss: 5V (USB-Spannung) oder 3 3VStromversorgung für externe Schaltung: Max.
300mA (3 3V) max. 500mA (5V)UPDI-Hochspannung: ca. 12 3VGehäusegröße: ca. 55x40x10mmGewicht:
ca. 25gLieferumfangEXA-PROG im farbigen Plexigehäuse (Farbe kann variieren)Flachbandkabelkabel
10-polig mit Steckern ca. 15cm LängeMini-USB-Kabel
