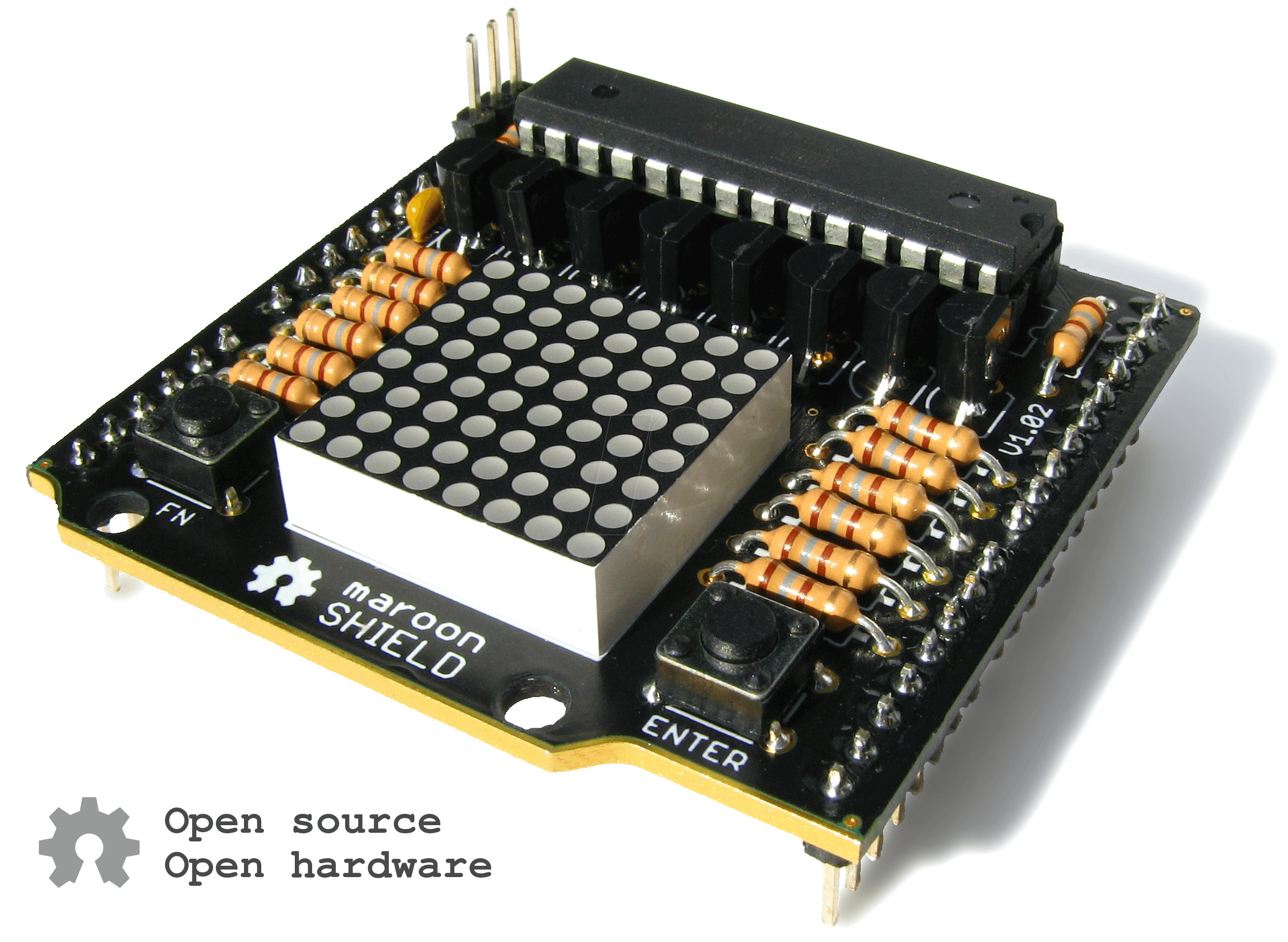

Das Arduino kompatible maroon Shield bietet ein 8×8 LED-Matrix-Display mit eigenem
Mikrocontroller (Atmel ATmega88A) und zwei Eingabe-Buttons. Die Ansteuerung ist unkompliziert:
Texte und Grafiken können einfach über die serielle Schnittstelle geschickt werden.Der Bausatz
ist Open-Source und Open-Hardware und kann frei verwendet werden.Der Phantasie sind keine
Grenzen gesetzt: Lichteffekte bei Nacht und bei Tag Lauftexte Anzeige einzelner Werte
lustige Animationen etc. Verwende das Shield z.B. auf Deinem Roboter damit er Dir etwas
mitteilen kann. Vielleicht sagt er Dir dann sogar dass seine Akkus geladen werden
müssen!Technische DatenMikrocontroller: ATmega88A mit 8 kB Flash 1 kB SRAM 8 MHzDisplay: 8×8
LED-Matrix-DisplayButtons: 2 Eingabe-TasterSchnittstelle: Arduino kompatibel Pin-Belegung im
SchaltplanFirmware Update: ATmega88A kann über den Jumper neu programmiert werdenMaße (B×L×H):
53 × 51 × 19 mmLieferumfang: Platine programmierter ATmega88A mit Sockel 8×8
LED-Matrix-Display 8 Transistoren 2 Taster 14 Widerstände 1 Kondensator Stiftleisten und 1
JumperKompatible Produkte: Arduino UNONIBO burger
