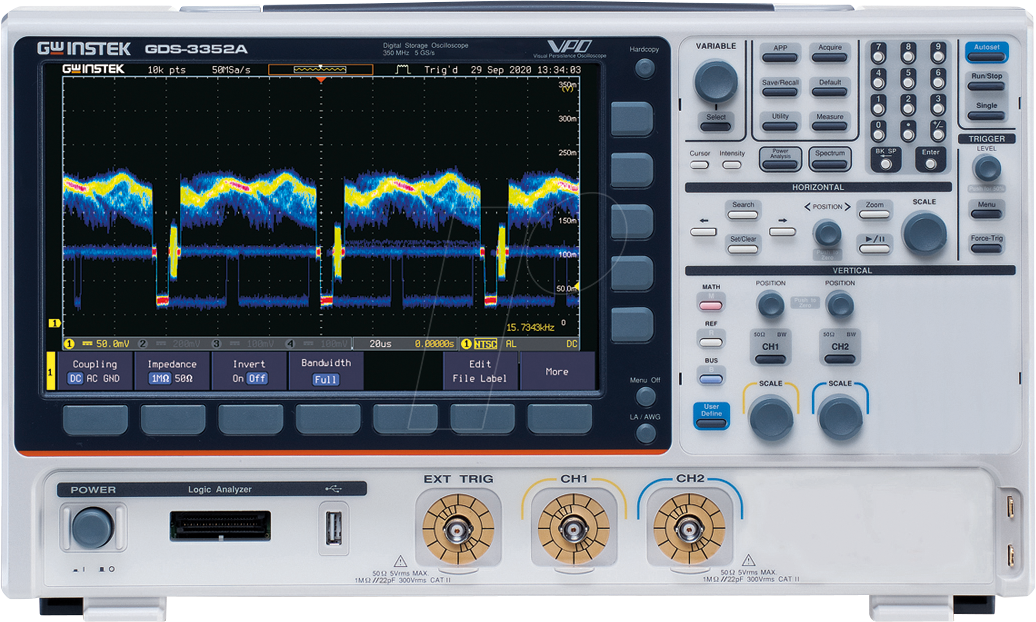

Die GDS-3000A-Serie ist das Flaggschiffprodukt der neuen Generation digitaler
Speicheroszilloskope von GW Instek. Die höchste Frequenzbandbreite wurde auf 650 MHz angehoben
und das 350-MHz-Modell ist ebenfalls erhältlich. Die Speichertiefe eines jeden Kanals beträgt
bis zu 200 Mpts. Die Abtastrate beträgt 5GSa s interleaved. Das Display ist ein 10
2-Zoll-TFT-LCD und der RGB-Display-Ausgang ist jeweils 8 Bit groß so dass der Benutzer die
Stärkeverteilung des gemessenen Signals klar analysieren kann. Die Modelle umfassen eine Zwei-
und eine Vierkanal-Auswahl sowie einen optionalen 16-Kanal-Logikanalysator.Das GDS-3000A ist
standardmäßig mit einem zweikanaligen 25-MHz-Arbiträrsignalgenerator ausgestattet. Der Benutzer
kann die Arbiträrsignalfunktion auswählen um das vom Analogkanal gemessene Signal zu speichern
oder es direkt vom Signalgenerator auszugeben.Mit dieser Funktion kann der Benutzer bequem
verschiedene Arten von Messsignalen erzeugen um unterschiedliche Signalausgaben zu simulieren.
Die Funktion zur Analyse des Frequenzgangs (Bode Plot) ist ebenfalls vorhanden und kann zur
Überprüfung und Analyse von Produktschaltungen und Bauteilcharakteristiken eingesetzt werden
einschließlich der Überprüfung und Analyse von RLC-Schaltungen Filterdesign und
Verstärkerdesign.Features:650 MHz 350 MHz Bandbreite 2 Eingangskanäle5GSa s
Echtzeit-Abtastrate (halbe Kanäle) 2 5 GSa s Echtzeit-Abtastrate (alle Kanäle)Pro Kanal
200Mpts Speichertiefe200.000 wfm s der Wellenform-Aktualisierungsrate10 2 Zoll 800*480
TFT-LCD-Anzeige490.000 segmentierter Speicher und Wellenform-Suchfunktionen zur Optimierung der
Effizienz der Aufzeichnungslänge38 automatische Messfunktionen bieten verschiedene
MessauswahlenHochauflösender ErfassungsmodusI2C UART CAN LIN Serielle Bus-Trigger- und
DekodierfunktionenZweikanal-Spektralanalysator (DC 2 5GHz) mit SpektrogrammZweikanal 25MHz
Arbitrary Waveform GeneratorOptional 13 Sätze Leistungsanalyse MessungOptional 16 digitale
Kanäle mit Logik-Analysator (MSO)
