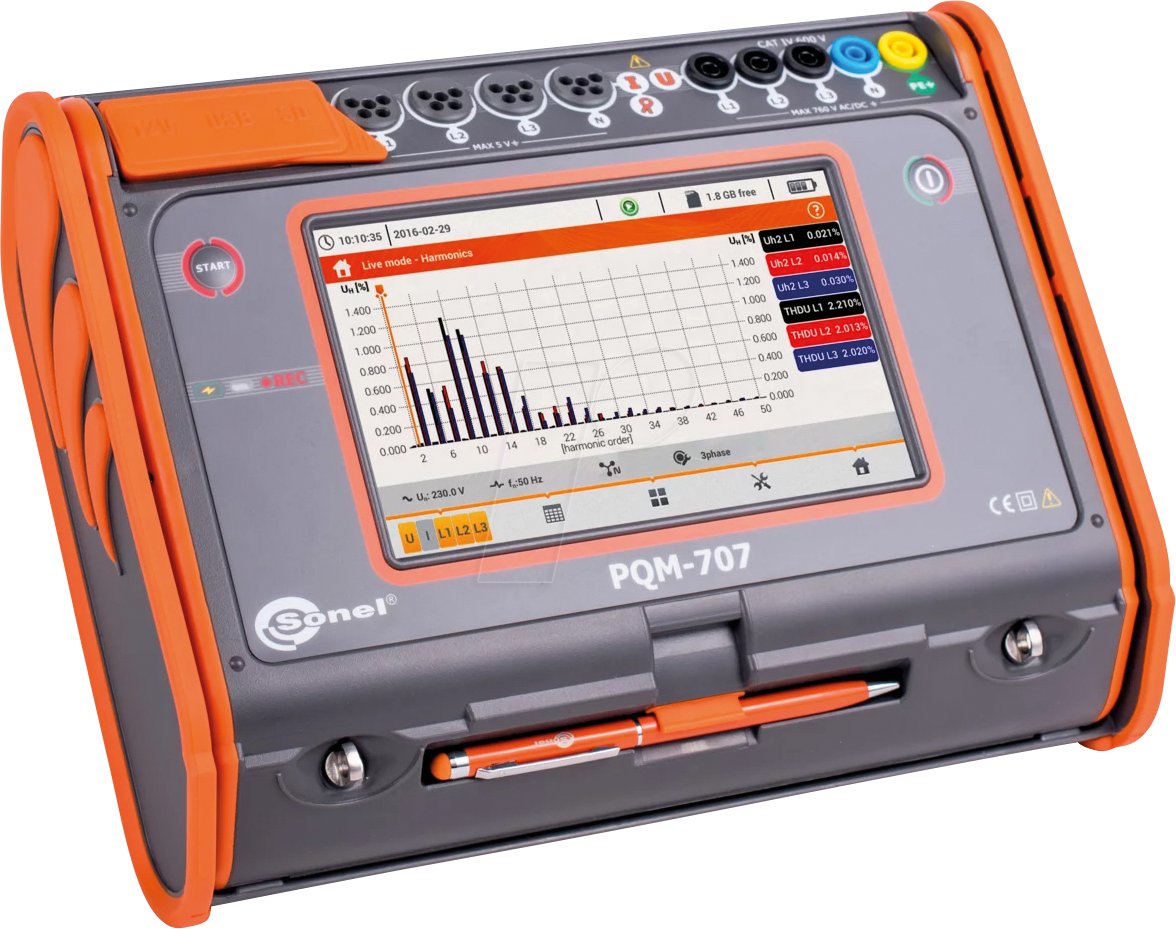

Netzqualitätsanalysator - PQM-707Tragbarer NetzanalysatorDer Analysator der Netzqualität Sonel
PQM-707 ist ein mobiles Gerät zur Messung und Analyse der Stromversorgung. Es handelt such um
ein autonomisches und vielseitiges Messgerät mit dem man Parameter des
Energieversorgungsnetzes messen und analysieren kann (DC und 50 60 Hz). Die geprüften Parameter
können dann im Speicher des Gerätes aufgezeichnet werden. Das Gerät führt Messungen in der
S-Klasse gemäß den Anforderungen der Norm IEC 61000-4-30 aus und sichert hochpräzise Messwerte.
Der PQM-707 verfügt über das in dieser Klasse der Analysatoren Touchscreen von 7 Zoll Diagonale
was zu einer hohen Lesbarkeit und ergonomischen Handhabung führt. Der eingebaute
Lithium-Ionen-Akku garantiert einen effizienten Betrieb über eine langen Zeitraum ohne dass
das Gerät an externe Stromversorgung angeschlossen werden muss.Merkmale7´´ Touchscreen -
ergonomische und intuitive grafische Benutzeroberfläche.Über 10 Jahre Aufzeichnung.CAT IV 600 V
Messkategorie - hohe Sicherheit.Alle Parameter nach Klasse S - hohe Genauigkeit der
Messungen.Li-Ion-Akku - höhere Mobilität.Spannungsversorgung aus dem gemessenen Netz -
Zuverlässigkeit der Messungen.Wechselbare Speicherkarte - Aufzeichnung von Daten ohne
Einschränkungen.Schnelle Einrichtung und Berichterstellung - einfache Bedienunge.Auswertungen
mit der Desktop-Software Sonel Analysis - erweiterte Datenanalyse.7´´ Touchscreen -
ergonomische und intuitive grafische Benutzeroberfläche.Über 10 Jahre Aufzeichnung.CAT IV 600 V
Messkategorie - hohe Sicherheit.Alle Parameter nach Klasse S - hohe Genauigkeit der
Messungen.Li-Ion-Akku - höhere Mobilität.Spannungsversorgung aus dem gemessenen Netz -
Zuverlässigkeit der Messungen.Wechselbare Speicherkarte - Aufzeichnung von Daten ohne
Einschränkungen.Schnelle Einrichtung und Berichterstellung - einfache Bedienunge.Auswertungen
mit der Desktop-Software Sonel Analysis - erweiterte Datenanalyse.Gemessene
ParameterEinschaltstrom.Wirkungsgrad des Wechselrichters.Spannungen L1 L2 L3 N PE (fünf
Messeingänge) - Durchschnittswerte min. Werte max. Werte Momentanwerte im Bereich von bis
760 V kompatibel mit Spannungswandlern.Ströme L1 L2 L3 N (vier Messeingänge) -
Durchschnittswerte min. Werte max. Werte Momentanwerte im Bereich von bis 6 kA (je nach
verwendeter Messzange*) kompatibel mit Stromwandlern.Scheitelfaktoren von Strom (CFI) und
Spannung (CFU).Frequenz im Bereich von 40 Hz bis 70 Hz.Wirkleistung (P) Blindleistung (Q)
Verzerrungsleistung (D) Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv
induktiv).Wirkenergie (EP) Blindenergie (EQ) Scheinenergie (ES).Leistungsfaktor (Power
Factor) cosf tgf.Bis zur 50. Harmonischen in Spannung und Strom.Ereignisprotokollierung für
Strom und Spannung zusammen mit Oszillogrammen und
Halbperioden-RMS-Diagrammen.Energiekostenrechner....und vieles mehr.Alle Parameter werden in
Übereinstimmung mit der Klasse S gemäß der Norm IEC 61000-4-30 erfasst.*Stromzangen sind
optionales Zubehör und müssen separat erworben werden.EigenschaftenPQM-707 ist ein autonomes
Messgerät das eine vielseitige Messung Analyse und Registrierung von Parametern des
Energienetzes (DC und 50 60 Hz) ermöglicht. Alle Parameter werden in I A W-Klasse S der Norm
IEC 61000-4-30 gemessen was eine hohe Messgenauigkeit garantiert. Der 7-Zoll-Farb-Touchscreen
- der größte in dieser Klasse von Analysatoren! - Ermöglicht eine intuitive und ergonomische
Bedienung. Dank des eingebauten Lithium-Ionen-Akkus ermöglicht der Analysator ein effizientes
Arbeiten während der Messung ohne dass ein externer Netzadapter angeschlossen werden
muss.Daten anzeigenDer Analysator ist mit einem gut lesbaren Farb-Touchscreen ausgestattet.
Seine Auflösung von 800 x 480 Pixeln bietet sowohl einen hohen Komfort bei der Interaktion mit
der Benutzeroberfläche als auch eine gute Ablesbarkeit der Messergebnisse. Der mitgelieferte
Eingabestift ermöglicht das Arbeiten mit dielektrischen Handschuhen.AnwendungDer Analysator
richtet sich an einen sehr breiten Anwenderkreis insbesondere an das Wartungspersonal.
Aufgrund seiner Mobilität und Autonomie können alle in den Versorgungsnetzen auftretenden
Probleme vor Ort diagnostiziert werden. Der Analysator kann in praktisch allen Arten von Netzen
mit einer Nennspannung von 54 V bis 760 V eingesetzt werden - direkt oder indirekt über
Messwandler. Der PQM-707 kann im Bereich der professionellen Energietechnik bei
Wartungsdiensten in Industrieanlagen sowie bei Dienstleistern die sich mit der Netzanalyse
beschäftigen eingesetzt werdenLanglebiges und praktisches GehäuseDas Gehäuse wurde so
konzipiert dass der Touchscreen und alle Mess- und Kommunikationsbuchsen leicht zugänglich
sind. Der klappbare Deckel schützt das Display vor Beschädigungen. Dank der Schutzart IP51 kann
das Gerät auch unter schwierigen Bedingungen eingesetzt werden - auch bei Staub oder
Spritzwasser.SONEL ANALYSISDie Anwendung Sonel Analysis ist für den Betrieb mit
PQM-Analysatoren erforderlich. Je nach verwendetem Gegengerät ermöglicht die
Software:Analysator Konfiguration Auslesen der Daten vom Analysator Überprüfung der
Netzparameter in Echtzeit (ablesen durch das GSM-Modem möglich) Löschen der Daten im Analysator
Darstellung der Parameter in Tabellen Darstellung in Diagrammen Die Datenanalyse und
Berichterstellung nach EN 50160 oder nach benutzerdefinierten Vorgaben - auch für
PV-Kleinstanlagen bis 50 kW mit Aufteilung für Wirkleistungszustände P>0 P
