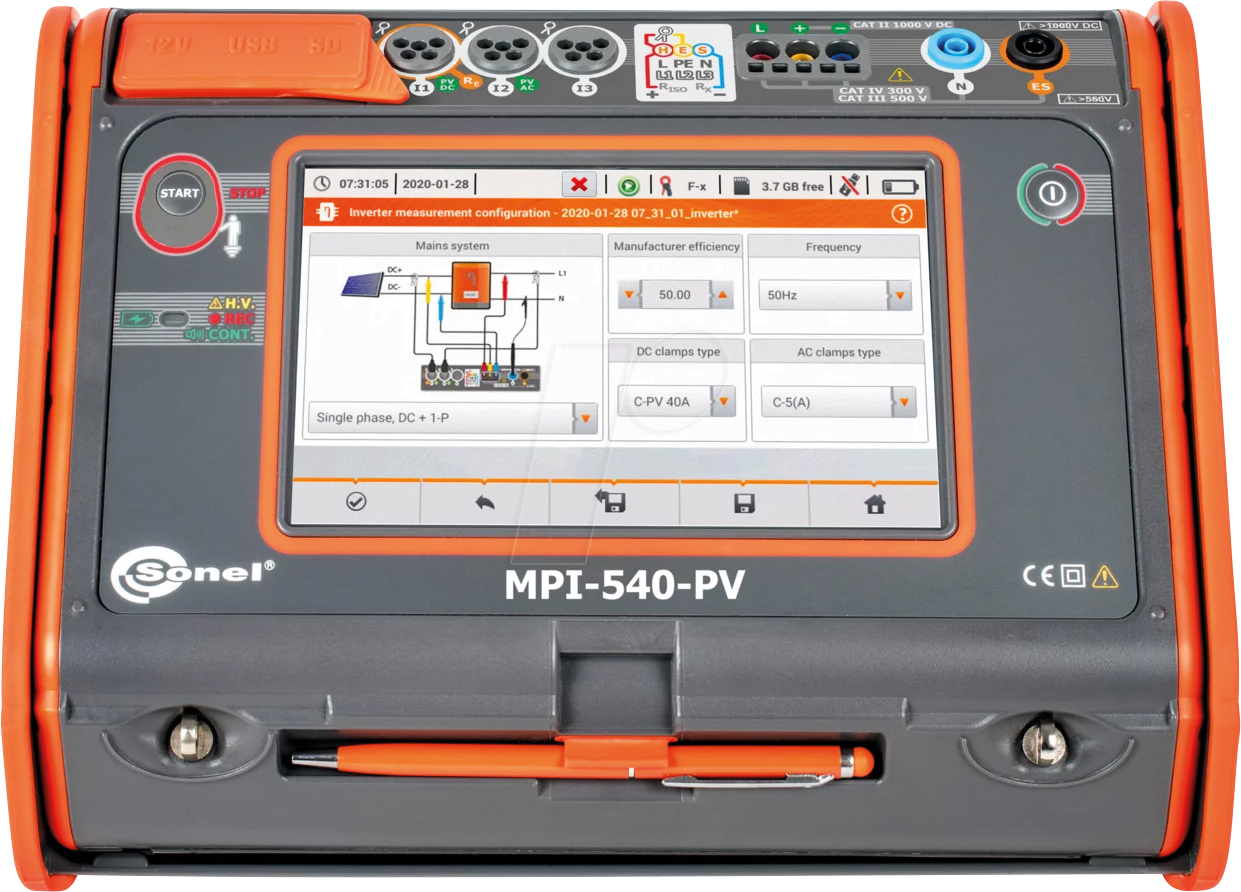

Multifunktions-Installationsprüfgerät MPI-540-PVMultifunktionsgerät zur Messung der Parameter
von Elektroinstallationen Sonel MPI-540-PV ist ein fortgeschrittenes Werkzeug das insbesondere
für die Messung der Parameter von Fotovoltaikanlagen entwickelt wurde. Mit nur einem einzigen
Gerät kann eine Reihe von Messungen auf der DC- und der AC-Seite gemäß den Richtlinien der Norm
EN 62446 ausgeführt werden. Darüber hinaus dient das Gerät Sonel MPI-540-PV auch zur
Durchführung von allen Messungen zwecks Prüfung des Sicherheitszustandes von Elektroanlagen im
Haushalt und in der Industrie. Dieses Messgerät ist ein Werkzeug mit fortgeschrittenen
Möglichkeiten für Spezialisten der Installations- und der Elektrobranche.Bei der Messung von
Parametern einer Fotovoltaikanlage rechnet das Messgerät die Parameter automatisch auf die STC
(Standard Test Conditions) Referenzbedingungen um. Die Messungen von Spannung Strom und
Leistung auf der AC- und DC-Seite des Wechselrichters lassen seinen Wirkungsgrad überprüfen.
Nachdem die im Messgerät gespeicherten Daten in die Software Sonel Reports PLUS übertragen
worden sind kann ein Bericht über die Messung der Parameter von Fotovoltaikanlagen generiert
werden.Um die Messungen zu automatisieren wurde das Messgerät Sonel MPI-540-PV um eine Funktion
der Messung von Fehlerstrom-Schutzeinrichtungen im Auto-Modus ausgestattet. Im Gerät wurden
auch Messabläufe (sog. Autotests) durch den Hersteller programmiert die bei Bedarf auch um
eigene Messabläufe erweitert werden können. Die Möglichkeiten und die Funktionalität des
Messgerätes erweitert sich zusätzlich um entsprechend ausgewähltes Zubehör etwa in Form des
Adapters AutoISO-1000C mit dem die Widerstandsmessungen von Isolationen bei 3- 4- und
5-adrigen Leitungen automatisch durchgeführt werden können. Weit mehr als ein
InstallationsprüfgerätDas größte Touchscreen-Display auf dem Markt (7´´) - außergewöhnliche
Ergonomie und BedienkomfortHerausnehmbare Speicherkarte - einfache Erweiterung der
SpeicherkapazitätLi-Ion Batterie - effizienter arbeiten durch längere LaufzeitMessung von
Photovoltaik-Anlagen gemäß EN 62446Verwendung mit Einstrahlungs- und Temperaturmesser
möglichPrüfbericht für Photovoltaikanlagen nach der Übertragung der Daten in die Software Sonel
Reports PLUSDreiphasen-Netzwerk-Datenlogger - erweiterte NetzqualitätsanalyseEchtzeitanzeige
der Netzwerkparameter - Sofortbewertung des PrüflingsParameter werden gemäß Klasse S der Norm
EN 61000-4-30 gemessen - höchste Genauigkeit der MessungenLeistungsrechner - Schnelle
Beurteilung von EinsparmöglichkeitenMessen aller Parameter in Bezug auf Erdung und Schutz gegen
elektrischen Schlag - Alles mit einem MessgerätSchnelle Messung der
Kurzschlussschleifenimpedanz in RCD gesicherten Systemen ohne Auslösen (für einige
Sekunden)Auto-Tests - Durchführung von automatischen aufeinanderfolgenden Messungen -
vereinfachte MessungenBlitzschnell von der Messung bis zum PrüfberichtFunktionenDas Messgerät
bietet eine Vielzahl von Funktionen. Es vereint die Funktionalität mehrerer Geräte und
gewährleistet dabei eine gleichbleibend hohe Genauigkeit.Mit dem Messgerät MPI-540-PV können
die Messungen von PhotovoltaikAnlagen gemäß EN 62446 durchgeführt werden:Durchgängigkeit von
Schutzleitern und Potenzialausgleich Erdungswiderstand Isolationswiderstand der DC-Seite
Leerlaufspannung UOC Kurzschlussstrom ISC Strom und Leistung an DC- und AC-Seite Wirkungsgrad
des Wechselrichters. Das Prüfgerät MPI-540-PV kann zur Aufnahme von 50 60 Hz Netzparametern
gemäß Klasse S nach EN 61000-4-30 verwendet werden:Spannungen L1 L2 L3 - Durchschnittswerte
im Bereich bis 500 V Ströme L1 L2 L3 - Durchschnittswerte Strommessung im Bereich bis 3 kA
(stromzangenabhängig) Frequenz im Bereich von 40 Hz - 70 Hz Wirk- (P) Blind- (Q) und Schein-
(S) leistung Leistungsfaktor (PF) cosf tgf Harmonische (bis zur 40. von Spannung und Strom)
Gesamtverzerrungsfaktor (THD) von Spannung und Strom Aufzeichnung von Ereignissen für Strom und
Spannung Energiefluss - 4 Quadranten. Das MPI-540-PV kann für alle Messungen zur Inbetriebnahme
von elektrischen Anlagen gemäß den geltenden Vorschriften verwendet
werden:Kurzschlussschleifenimpedanz (auch in Stromkreisen mit RCDs) Parameter von RCDs
Isolationswiderstand Erdungswiderstand (4-Leiter Messmethode + spezifischer Erdwiderstand)
Durchgängigkeit von Schutzleitern und Potenzialausgleich Lux-Messung Phasensequenz
MotordrehfeldAutom. Sicherheitsüberprüfung von AnlagenDas Gerät ermöglicht die
Sicherheitsüberprüfung von elektrischen Anlagen in Wohn- Gewerbe- und Industriegebäuden.
Messungen können einfach automatisiert werden durch:Prüfung von Fehlerstromschutzschaltern im
Auto-Modus Automatische Abläufe - d.h. frei konfigurierbar Einsatz von AutoISO-1000C Adapter
zur Prüfung des Isolationswiderstandes von 3- 4- und 5-adrigen Leitungen.Überwachung von
PV-AnlagenDas MPI-540-PV ist ein vielseitiges und universelles Messgerät das speziell für die
Prüfung von Photovoltaikanlagen entwickelt wurde. Das Gerät ermöglicht eine vollständige
Prüfung der Gleichstrom- und Wechselstromseite gemäß den Richtlinien der Norm EN 62446.Die
Messparameter der Photovoltaikanlage werden vom Gerät automatisch in die Referenzbedingungen
STC (Standard Test Conditions) umgerechnet. Durch die Messung von Spannung Strom und Leistung
auf der Wechselstrom- und Gleichstromseite des Wechselrichters kann dessen Wirkungsgrad
überprüft werden. Die Software Sonel Reports PLUS ermöglicht die Erstellung eines Prüfberichts
für die Photovoltaikanlage mit den im Messgerät gespeicherten Messergebnissen.3-Phasen
LeistungsanalysatorDas Gerät verfügt über einen dreiphasigen Leistungsanalysator mit LIVE-Modus
und der Möglichkeit elektrische Netzparameter wie Spannung Strom Leistung Harmonische und
THD zu registrieren. Das Messgerät ermöglicht das Ablesen ausgewählter Parameter und deren
grafische Darstellung auf dem Display in Echtzeit. Diese Parameter werden gleichzeitig zur
Aufzeichnung auf der Speicherkarte gemessen und angezeigt. Im LIVE-Modus kann dem Benutzer
angezeigt werden:Spannungs- und Stromwellenformen (Oszilloskop) Spannungs- und
Strom-Zeitbereichsaufzeichnungen Phasorgraph Ansicht mehrerer Parameter gleichzeitig in
tabellarischer Form Spektrumgraph von Strom -und Spannungsharmonischen.Brillante DarstellungDas
Gerät ist mit einem farbigen TFT-LCD-Touchscreen von 800 x 480 Pixeln und einer Diagonale von 7
Zoll ausgestattet welches eine bequeme Bedienung und einfaches Ablesen von Parametern und
aufgezeichneten Wellenformen ermöglicht. Diese Bildschirmgröße ermöglicht die Anzeige von mehr
Informationen gleichzeitig die aktuell verfügbar sind. Die Benutzeroberfläche ist unter allen
Lichtverhältnissen sehr gut ablesbar. Der mitgelieferte Stift ermöglicht auch die Bedienung mit
isolierenden Handschuhen.Integriertes HilfemenüDas Gerät verfügt über integrierte Hilfemenüs
mit Anschlussdiagrammen. Dank dieser können Sie einfach und schnell überprüfen und
sicherstellen wie Sie das Gerät an ein bestimmtes System je nach Art der Messung anschließen
müssen.Erhöhte WiderstandsfähigkeitDas MPI-540-PV Gerät ist für den Einsatz unter schwierigen
Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch
das einzigartige IP51 Gehäuse gewährleistet. Es ist zusätzlich äußerst robust gegen mechanische
äußere Einwirkungen. Ein spezielles Design des Deckels schützt ebenfalls das Display vor
Beschädigung. Trotz des Designs zum Schutz des Gerätes ist dennoch eine komfortable Verwendung
und Transport gegeben.Schnittstellen und SoftwareHervorzuheben sind die Vielzahl an
Kommunikationsschnittstellen und die Zusammenarbeit mit externer Software. Sie können Messdaten
ganz einfach über einen USB-Anschluss eine herausnehmbare SD-Speicherkarte oder drahtlose
Kommunikation (Bluetooth Wi-Fi) auf Ihren Computer übertragen. Um einen Bericht der Messungen
zum Schutz gegen elektrischen Schlag zu erstellen verwenden Sie die Software Sonel Reports
PLUS. Das Speichern der heruntergeladenen Daten in den gängigsten Formaten und das Ausdrucken
erfolgt über die kostenlose Software Sonel Reader.Die spezielle kostenlose Sonel
Analysis-Software dient zum Auslesen und Analysieren der Daten des Leistungsanalysators.
