Keine Wände und Decken zum Verlegen von LAN-Kabeln mehr durchbohren! Mit dem
Ethernet-over-Coax-Adapter (EoC) nutzen Sie stattdessen Ihre für die TV-Verteilung verlegten
Koaxial-Kabel und genießen ein superschnelles Heimnetzwerk mit bis zu 1800 Mbit s
Übertragungsgeschwindigkeit. Wandelt jede Antennensteckdose in einen Heimnetzanschluss um Das
EoC-System ermöglicht die Einspeisung von IP-Signalen in Koaxialkabel-Netze. So ein
Koaxialkabel wird für SAT CATV (Kabelfernsehen) DVB-T oder Anlagen mit Kopfstellen benutzt.
Die EoC-Technik überträgt damit zusätzlich zum bisherigen Fernsehen und Radio auch IP-Signale
also Internet- und lokale Netzwerkdienste (LAN). Ein EoC-Modem bildet die Verbindung zwischen
Endgeräten und dem Koaxialkabel-Netz. Sie können Ihr Heimnetz via Sat-ZF- DVB-T- BK- und
Kopfstellen-Verteilsysteme mit Stern- oder Baumstruktur übertragen. Einfacher Einstieg Zum
Aufbau einer Ethernet-over-Coax-Technik benötigen Sie mindestens zwei EoC-Adapter (EoC 2-32 und
oder 1-32) – einen zum Einspeisen der IP-Datenpakete des Heimnetzes in die Koaxial-Verteilung
und einen zum Auskoppeln der LAN-Signale. Als Einspeisepunkt können Sie den rückkanaltauglichen
terrestrischen Eingang Ihres Sat-Multischalters den terrestrischen Eingang des
DVB-T-Verteilers oder eine rückkanaltaugliche Antennendose im Verteilnetz verwenden. Verbinden
Sie den LAN-Anschluss des Adapters mit Ihrem Router und den Rückkanal-Ausgang (EoC-F-Buchse)
mit dem gewählten Einspeisepunkt. Leicht erweiterbar Die angeschlossenen Geräte verhalten sich
genauso wie an einem üblichen Ethernet im Peer-to-Peer-Mode. Jedes EoC-Gerät kann mit jedem
anderen EoC-Gerät im Netz kommunizieren. Die erzielbare Datenrate (brutto) im koaxialen Bereich
beträgt bis zu 1800 MBit s die sich alle angeschlossen Geräte teilen. Der verwendete
Netzwerkstandard basiert auf G.hn. Sie können bis zu 16 EoC-Modems in einem Koaxialkabel-Netz
installieren. An jedes EOC 1-32 Modem lassen sich 2 Ethernet-fähige Geräte (PCs Notebooks
Server Drucker Smart-TVs u. v. m.) per Kabel anschließen. Die Vergabe der IP-Adresse erfolgt
wie üblich durch den Internet-Router über dessen DHCP-Server. Auch der Anschluss von IP-Kameras
zur Hausüberwachung ist möglich. Direktanschluss von Fernsehern Den TV-Ausgang können Sie

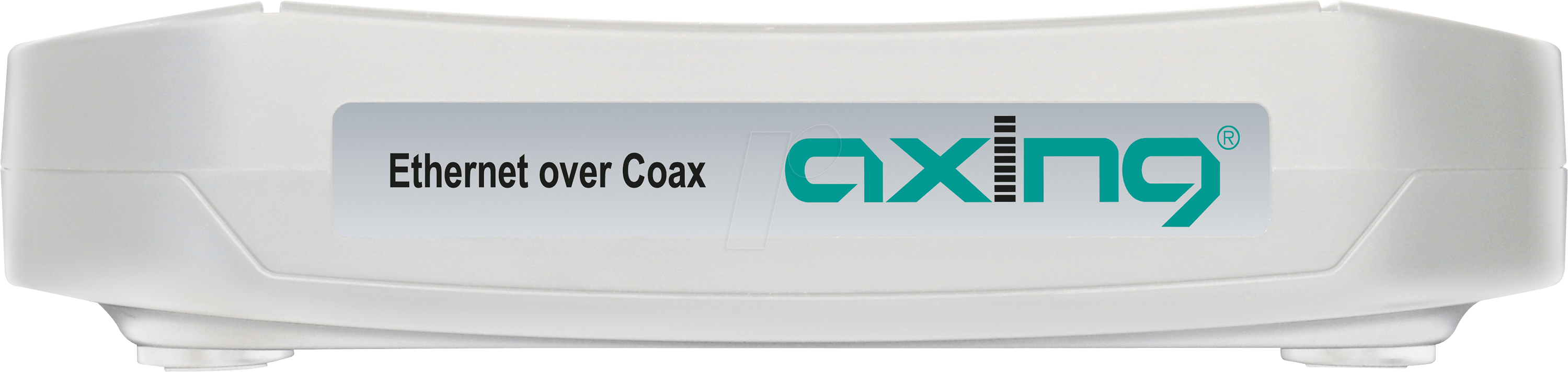

direkt mit einem Fernseher verbinden. Ethernet-over-Coax (EoC) Netzwerkadapter zur
LAN-Verteilung über vorhandene Koaxial-Kabel Elegante Lösung: Verwendet bereits verlegte
Koax-Antennenverteilung für Ihr Heimnetz - vermeidet so Wändeschlitzen und Umbaumaßnahmen
Verteilung über Rückkanal im Frequenzbereich 5-204 MHz Frequenzbereich TV-Bypass: 258 - 1800
MHz Sendepegel im Koaxialnetz: 113 dBµV ±1 dB Hohe Übertragungsgeschwindigkeit: bis zu 1800
MBit s Störungsunempfindlich durch abgeschirmtes Koaxial-Kabel EoC-Standard: ITU-T G.9960
G.9961 G.hn over Coax Maximale Dämpfung: 77 dB für hohen Durchsatz max. 50 dB (entspricht mehr
als 200 m Kabellänge) Ethernet-Standards: IEEE 802.3u 100 BaseT Fast Ethernet | IEEE 802.3ab
1000 BaseT Gigabit Ethernet Internet Protocol Version: IPv4 und IPv6 Support
128-Bit-AES-Verschlüsselung Komfortables Einrichten über Webbrowser (PC im selben Netzwerk
erforderlich) Stromversorgung über mitgeliefertes Netzteil (12 V DC) LED-Anzeigen für Power
Betrieb LAN-Anschluss 1 2 Betriebsarbeitstemperatur: 0 bis +50 °C 4 W Leistungsaufnahme im
Betrieb Anschlüsse: 2x LAN (RJ-45) 1x TV-Ausgang (F-Buchse) 1x Einspeise-Ausgang (F-Buchse) 1x
Netzteil Abm. (B x H x T): 130 x 95 x 32 mm Gewicht: 150 g Hinweise: - Es werden rückwegfähige
Verteilungsstrukturen benötigt. Bei Verwendung an einem Kabelanschluss mit Internet muss
zwingend ein Rückkanal-Blocker (TZU 19-68x) und eine EOC-Einspeise-Weiche (TZU 40-05)
installiert werden! - Zum Aufbau einer Ethernet-over-Coax-Technik benötigen Sie mindestens 2
EoC-1-32-Adapter – einen zum Einspeisen der IP-Datenpakete des Heimnetzes in die
Koaxial-Verteilung und einen zum Auskoppeln der LAN-Signale.
