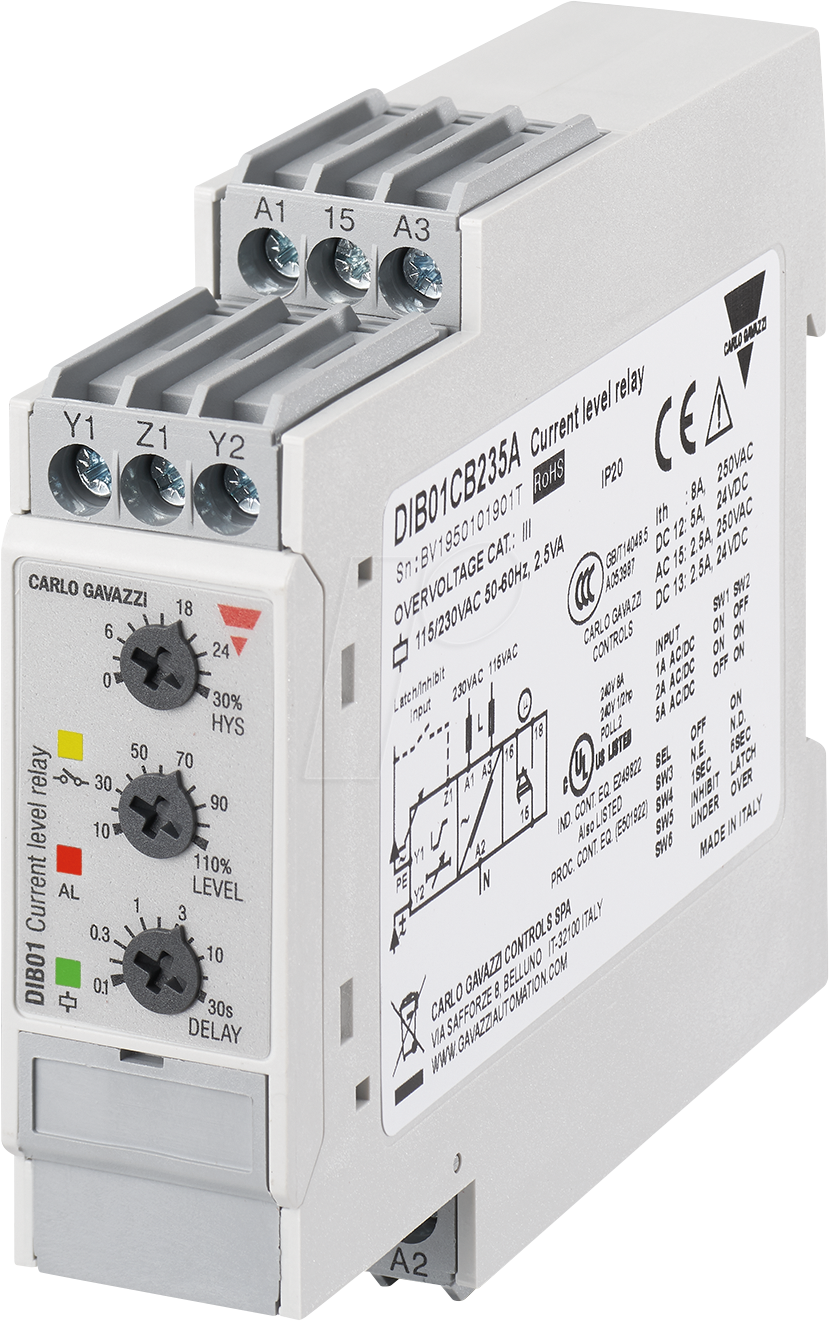

DIB01CB235A - Spannungsüberwachungsrelais DIB01, 1 Phase, 115 - 230 V AC / DC

Die Geräte DIB01 und PIB01 sind präzise arbeitende Über- und Unterstromüberwachungsrelais für 1-Phasen-Wechselstrom und für Gleichstrom (mit DIP-Schaltern einstellbar), Messung des echten Effektivwertes. Sie können für die direkte Messung des Stroms oder in Verbindung mit einem Standardstromwandler verwendet werden. Die Selbsthaltefunktion bietet den Vorteil, dass das Ausgangsrelais auch nach Ende einer Alarmbedingung im spannungsführenden Zustand gehalten werden kann. Die Sperrfunktion kann benutzt werden, wenn das Relais vorübergehend nicht arbeiten soll (Erhaltung, Übergang). Die LED‘s sign alisieren den Schaltzustand des Relais. Über den eingebauten Messwiderstand können Lastströme bis zu 10 A AC/DC überwacht werden.AC/DC Über- oder Unterstromüberwachungsrelais, Messung des echten EffektivwertesStrommessung über den eingebauten MesswiderstandWahl des Messbereichs mit Hilfe von DIP-SchalternMessbereich von 0,1 mA bis 10 A AC/DCEinstellung des zulässigen Über- und Unterstromes auf relativer SkalaHysterese auf relativer Skala einstellbareinstellbare Schaltverzögerung (0,1 bis 30 s)programmierbare Selbsthaltung oder Sperrung beim eingestellten GrenzwertAusgang: 1 Wechsler, 8 A, auf N.D. (Normalerweise Deaktiviert) oder N.A. (Normalerweise Aktiviert) einstellbarAusführung: Für die Montage auf DIN-Schiene nach DIN/EN/EC 60715 (DIB01) oder als Steckmodul (PIB01)22,5 mm Gehäuse nach Euronorm (DIB01) oder 36 mm Steckmodul (PIB01)LED-Anzeige für Relais, Alarm und Betriebsspannung EINgalvanisch getrennte Stromversorgung DIB01 PIB01
