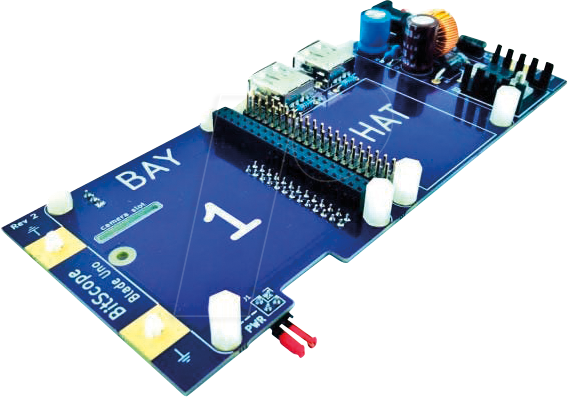

BitScope Blade Uno ist eine Stromversorgungs- und Montagelösung (Tisch- Rack- oder
Wandmontage) für einen Raspberry Pi und einen HAT mit der die Stromversorgung von Raspberry Pi
in industriellen und anderen kritischen Anwendungen deutlich vereinfacht wird.BitScope Blade
Uno bietet eine konstante geregelte Stromversorgung für eine Raspberry Pi Einheit und bis zu 6
USB-Geräte (4 angeschlossen über den Raspberry Pi 2 angeschlossen über das Blade Uno selbst)
von einem einzigen boardinternen 5V-Schaltnetzteil. Dieses Board kann mit Batterien
kostengünstigen unterbrechungsfreien Stromversorgungen (USV) und sogar passiven
Power-over-Ethernet (PoE)-Lösungen verwendet werden. Der vollständige Zugriff auf die I Os des
Raspberry Pi einschließlich I2C SPI UART PWM und GPIO erfolgt über die Blade HUB
CAP-Erweiterungsbuchse unter dem Raspberry Pi. Darüber hinaus können Personality-Cards
angeschlossen werden (z. B. eine Echtzeituhr Anzeigen für den Betriebszustand etc.)Merkmale•
ausgelegt für einen Raspberry Pi und ein HAT• Stromversorgung und Anschluss von bis zu 4
BitScopes oder anderen USB-Geräten über Raspberry Pi• zwei zusätzliche USB-Anschlüsse an Blade
Uno ausschließlich für Stromversorgung• Abschaltsteuerung• Akzeptiert ungeregelte
Eingangsspannungen von 9 bis 48 V DC• leistungsstarkes boardinternes 5V-Schaltnetzteil liefert
bis zu 4 A Strom• Bereitstellung der Eingangsspannung über eine 2 5-mm-Hohlbuchse oder über
blanke Kontaktflächen• kompatibel mit den meisten 12 V & 24 V USVs• Verwendung mit
kostengünstigen passiven PoE-Lösungen möglich• kompatibel mit Batterien und den meisten
DC-Solarsystemen• Stromversorgung externer USB-Geräte sowie HDD- & SSD-Festplatten möglich•
vollständiger Zugriff auf die I2C- SPI- UART- & die meisten GPIO-Anschlüsse des Raspberry Pi•
stellt eine Hilfsspannung von 5 V bereit (z. B. für eine Raspberry Pi Anzeige)• Steckplatz für
Kamerasteckverbinder• Zugriff auf HDMI- und Audioanschlüsse in der BAY• Blade HUB-I
O-Erweiterungsbuchse• erweiterbar mit BitScope CAP• Rackmontage zum Erstellen von
Compute-Cluster-Lösungen• Vier 3-mm-Kontaktflächen und Abstandhalter für Wandmontage•
kompatibel mit Raspberry Pi 3B(+) 2B B+ A+Lieferung ohne Raspberry Pi HAT und
GehäuseExterne Linkshttp: www.bitscope.com blog FM ?p=5 (Montageanleitung)
