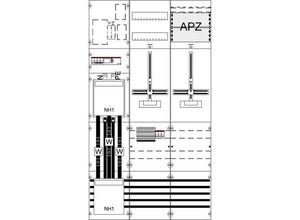

Mess- und Wandlerfeld Komplettfeld mit Zählerkreuz für den Innenbereich Schutzart IP2XC
geltende Normen: DIN EN 61439-1 VDE 0660-600-1 DIN EN 61439-2 VDE 0660-600-2
Bemessungsstrom In 144 A in RAL 7035 Abmessungen in mm (H x B x T): 1350 x 750 x 160
Netzsystem TN-S 5-polig Anzahl SG-Plätze 1 Anzahl Wandlerzählerplatz 1 inkl. Prüfklemme
nach Vorgabe NB verdrahtet nach den Vorgaben des NB Spannungspfad 3 LS-Schalter B10 25kA
Überspannungskategorie 3 Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig
Trennstelle vor dem Wandler Sicherungslasttrenner NH1 250A Wandlerbereich Wandlerauflage mit
herausnehmbarer Wandlerlasche 170 x 30 x 5 mm Ritz: EKS 60-03 EKS 70-04 EKSO 74 MBS: EASK
31.3 EASK 31.4 EASK 31.5 EASK 41.4 EASK 41.5 (Beistellung NB) Trennstelle nach dem Wandler
NA-Schutz mit AF116 Schütz Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 und 20 x 5 PE+N
Cu-Schiene 20 x 5 mm Anschluss Netzseite auf Sammelschienen Cu 12 x 5 mm PV-Seite am Schütz
PE an Reihenklemme 50 qmm kpl. Verdrahtung Lastseite Steuerung und Messfeld Rasteinheit 9 RE
Bauhöhe 5 Feldbreite 3 Platzeinheiten 216 Abdeckungen aus Kunststoff plombierbarer
Schnellverschluss RAL 7035
