PV-Installationstester-Set für die Inbetriebnahme- Wiederholungsprüfung und
Leistungsbeurteilung von Photovoltaik-Systemen.Mit dem Benning PV 2 SET haben Sie sofort alle
benötigten Messgeräte PC-Software und eine praktische Umhängetasche zur Hand um die
normgerechte Installations- oder Wiederholungsprüfung und Kennlinienmessung netzgekoppelter
PV-Systeme gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24) durchführen zu

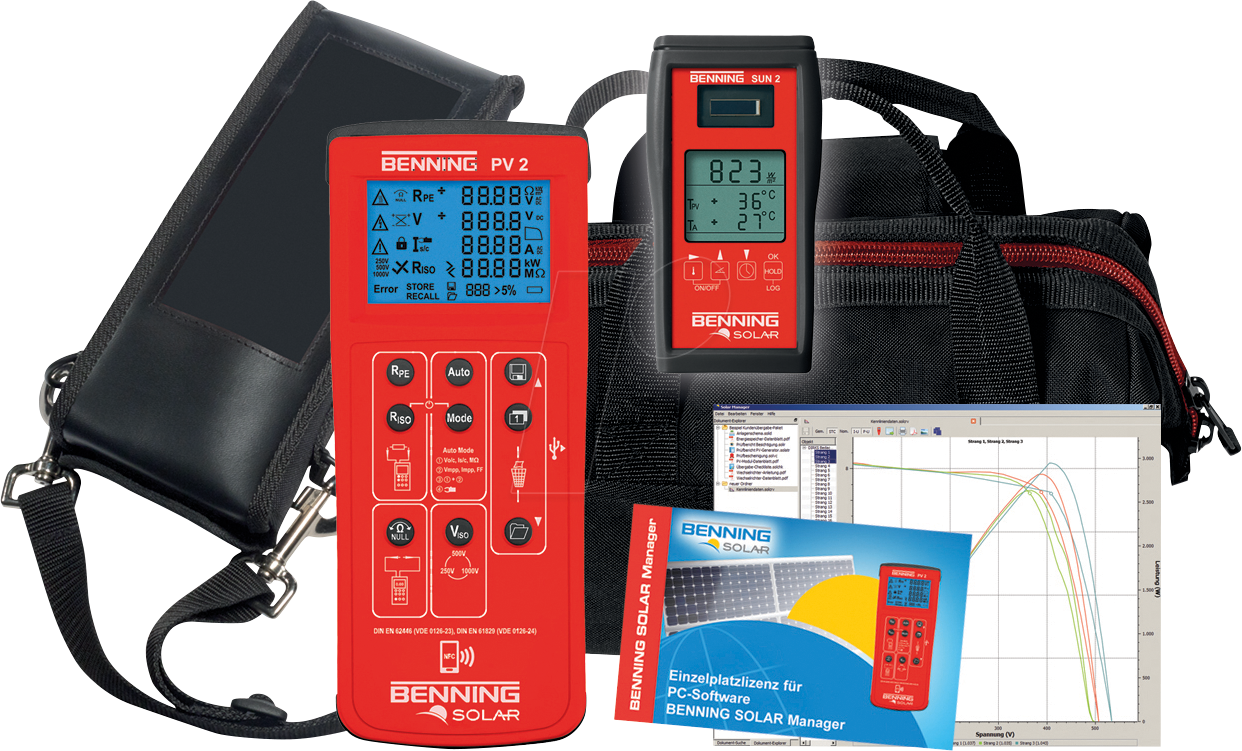

können sowie auch deren Dokumentation. Set bestehend aus:BENNING PV 2 BENNING PC-Software
Solar-Manager EinzelplatzlizenzBENNING SUN 2 Einstrahlungs- und TemperaturmessgerätBENNING
Umhängetasche für PV 2Das BENNING PV 2 ist ein Photovoltaik-Installationstester und
Kennlinienmessgerät für die einfache schnelle und sichere Prüfung zur Messung der
Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U) Anzeige von Umpp Impp und
Füllfaktor (FF) automatische Prüfabläufe für Kennlinienmessung und Uoc Isc Riso separate
Riso-Messung über 4 mm Messleitungen für PV-Kabel etc. Isolationsmessung mit 250 V 500 V und
1000 V Prüfspannung Messwertspeicher mit Echtzeituhr (Datum- Zeitstempel)Das BENNING SUN 2
Einstrahlungs- und Temperaturmessgerät dient zur Messung der Bestrahlungsstärke in W m2
PV-Modul- und Umgebungstemperatur und besitzt einen digitalen Kompass Neigungswinkelmesser
einen Datenlogger mit Echtzeituhr und eine
USB-Schnittstelle.Messfunktionen:Schutzleiterwiderstandsmessung mit 200 mA
PrüfstromLeerlaufspannungsmessung (Uoc) der Solarmodule PV-Stränge bis 1000 V DCsichere und
für den Anwender gefahrlose Kurzschlussstrommessung (Isc) bis 15 A DC über eine interne
BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+ -)
und Erdung mit einstellbarer Prüfspannung (250 V 500 V 1000 V)separate zweipolige
Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der
Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp) Strom
(Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis
40 A AC DC (optional Stromzangenadapter BENNING CC 3 Art.-Nr. 044038)Anzeige und Speicherung
der solaren Einstrahlung (W m2) und der PV-Modul- Umgebungstemperatur (optional BENNING SUN
2)Einfache Berichtserstellung mit der optional erhältlichen BENNING SOLAR Manager
Software:PC-Software BENNING SOLAR Manager ermöglicht mit dem BENNING PV 2 die
Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und
DIN EN 61829 (VDE 0126-24). Die ermittelten I-U Kennlinien und Leistungskennlinien des BENNING
PV 2 können auf STC-Bedingung umgerechnet und über eine integrierte PV-Moduldatenbank mit den
nominalen Herstellerangaben verglichen werden (050423).Kostenlose App BENNING PV Link für
Android:Darstellung der gemessenen I-U-Kennlinie (Strom-Spannung) und der P-U-Kennlinie
(Leistung-Spannung) in einem KennliniendiagrammUmrechnung auf STC-Bedingung (Standard Test
Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine
integrierte PV-ModuldatenbankDokumentation der Leistungsdaten des PV-Generators mit Angabe von
Pmpp Uoc Umpp Isc Impp Füllfaktor Temperatur und der solaren
EinstrahlungLieferumfang:BENNING PV 2 Messgerät BENNING SUN 2 Umhängetasche BENNING SOLAR
Manager Software Messleitungen Krokodilklemmen MC4- Sunclix-Messleitungen Tasche 6 x 1.5
V Mignon AA LR6 Batterien Downloadsoftware Benning SOLAR Datalogger zur Weiterverarbeitung der
csv-Datei in MS Excel Sicherung 0 5 A (749771)Die Lieferzeit kann bis zu 14 Werktage in
Anspruch nehmen.
