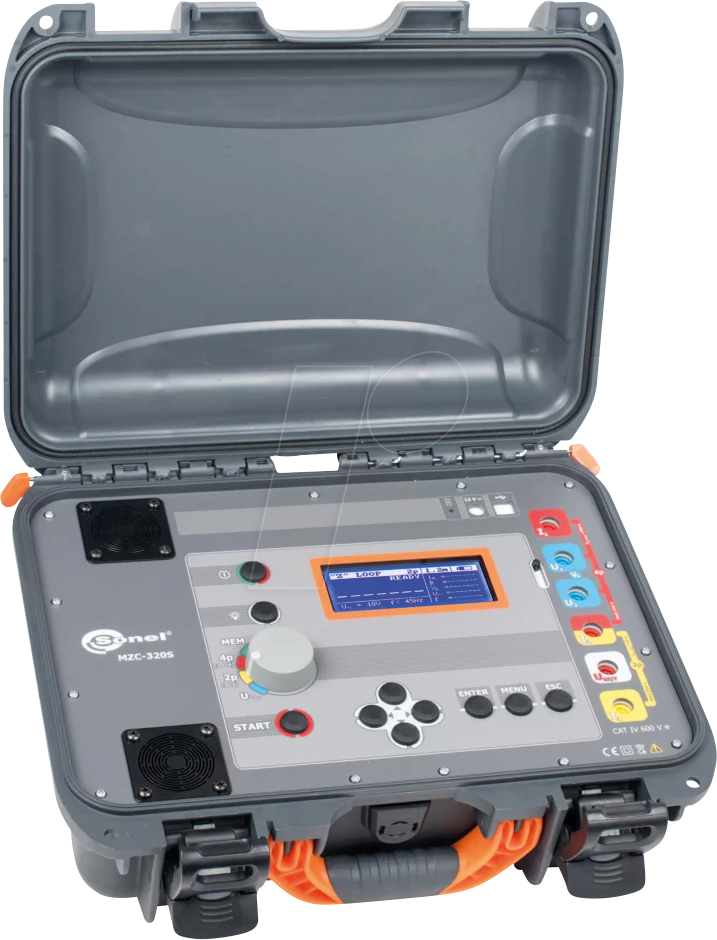

Kurzschluss-Schleifenimpedanz-Prüfgerät MZC-320SSchwergewicht bei HochstrommessungenFalls Sie
bei Ihrer Arbeit auf zuverlässige Werkzeuge setzen dann ist das
Starkstrom-Kurzschlussschleifenimpedanz-Messgerät Sonel MZC-320S die bewährte Wahl für Sie.Bei
der Arbeit eines jeden Messtechnikers Elektrikers oder Technikers kommt es manchmal vor dass
eine Messung mehrmals vorgenommen werden muss. Unter solchen Umständen schalten sich viele
Geräte wegen der Überhitzung aus und verursachen so Ausfallzeiten. Das Gerät zur Messung der
Kurzschlussschleifenimpedanz Sonel MZC-320S wurde so entwickelt dass es sich auch mehr
zahlreichen Messungen gut bewährt. Das Gerät zeichnet sich durch ein effizientes
Belüftungssystem aus mit dem die Abkühlzeit des Kurzschlusswiderstandes minimalisiert werden
kann. Das Gerät bewährt sich in der breit verstandenen Energiebranche und lässt die
Kurzschlussschleifenimpedanz mehrmals messen ohne dass lange Ausfallzeiten
vorkommen.EigenschaftenMessungen von sehr kleinen Impedanzen der Kurzschlussschleife (Auflösung
0 1 mO) mit Prüfstrom von 130 A bei 230 V maximal: 300 A bei 500 V.Messungen mit Strom 24 A
bei 230 V maximal 37 A bei 690 V (maximal 27 A bei 500 V mit MZC-320S) bei einer Auflösung von
0 01 O.Messungen in den Netzen mit Nennspannungen von: 110 190 V 115 200 V 127 220 V 220 380
V 230 400 V 240 415 V 290 500 V und 400 690 V (nur MZC-330S) mit Frequenzen von 45...65
Hz.Möglichkeit der Messung im Kurzschlusskreis L-L L-PE L-N.Unterscheidung zwischen Phasen
und Phase-Phase Spannung bei der Berechnung des Kurzschlussstroms.Änderung der
Messleitungenlänge (Messung mit 2p-Methode).Messmethode 4p (4-Leiter) ohne Kompensation des
Messleitungen (Messung mit max. Strom von 300 A).Widerstands- (RS) und Blindwiderstandsmessung
(XS).ZusatzfunktionenMessung der Berührungs- und Berührungsschlagspannung (mit einem Widerstand
von 1 kO).Wechselspannungsmessung bis 0...550 V.Frequenzmessung 45 0...65 0 Hz.Speicher für 990
Messergebnisse Möglichkeit einer Datenübertragung zum PC über USB-Stick oder
Bluetooth.Akkuversorgung.Wo andere nicht einmal versuchenIn unmittelbarer Nähe eines
Transformators oder in Trafostationen wo Hochstromsicherungen (Schmelzeinsätze für Hunderte
Ampere Leistungsschalter) eingesetzt wurden kann man Kurzschlussströme in der Größenordnung
von Hunderten Kiloampere erwarten. Zur Messung des Schleifenwiderstandes wird ein
Hochstrommessgerät benötigt mit dem der Wert von ZS von einzelnen Miliohm gemessen werden
kann. Mit unserer speziellen Lösung und beim Einsatz von Komponenten die kommerziell nicht
erhältlich sind (einmaliger Kurzschlusswiderstand) bietet die Fa. Sonel ein Messgerät für die
anspruchsvollsten EinsatzbedingungenMessungen ohne KompromisseDie auf dem Markt erhältlichen
Messgeräte für Schleifenwiderstand messen mit Halbwellenstrom d.h. asymmetrisch. Dadurch wird
die variable und DCKonstante eingeführt was immer zum linearen Verhalten des Transformators
bei der Messung führt. Dies wiederum wirkt sich auf die Genauigkeit der Ergebnisse.Der
Hochstrommessgerät MZC-320S misst mit dem symmetrischen Strom d.h. auf Basis der gesamten
Periode was der fortschrittlichen Konstruktion des Messsystems und der Kurzschlussschaltung zu
verdanken ist.VerwendungDas Gerät dient zur Messung bei Netzen mit der Nennspannung:bis 500 V
wo der prospektive Kurzschlussstrom 69 4 kA nach der Norm EN 61557 erreichen kann.Diese
Parameter machen es zum perfekten Gerät für Tests und Messungen in Windparkanlagen
Hochgeschwindigkeitsbahnanlagen oder in Objekten von Elektrokraftwerken.Fernarbeit ist immer im
TrendDas Gerät kann ferngesteuert werden - es reicht aus dass das Messgerät im selben
Wi-Fi-Netzwerk angemeldet ist wie das steuernde Gerät d. h. jedes beliebige Gerät mit einem
Webbrowser. Nach Aufruf des virtuellen Bedienpanels im Browser kann der Anwender aus bequemer
Entfernung die Messung starten und anschließend die Ergebnisse ablesen.Auf die gleiche Weise
erhält er Zugriff auf die im Speicher abgelegten Messergebnisse. Wichtig ist dass er sie auch
klassisch also über eine USB-Verbindung herunterladen kann.
